Substituir um disjuntor, passo a passo

Porquê substituir um disjuntor?

Há várias situações que justificam a substituição de um disjuntor na sua instalação eléctrica. A compreensão destes sinais de alerta permite-lhe intervir antes que ocorra um problema mais grave.

Sinais de desgaste e mau funcionamento

Um disjuntor que dispara inesperadamente sem razão aparente é o primeiro indicador de um problema. Se não houver sobrecarga ou curto-circuito que explique esses disparos repetidos, o mecanismo interno do disjuntor pode estar danificado. Os contactos eléctricos desgastam-se com o tempo, especialmente se o disjuntor tiver sido ativado muitas vezes ao longo dos anos.

Marcas de queimadura ou escurecimento no invólucro do disjuntor indicam um aquecimento anormal. Este fenómeno resulta geralmente de ligações mal apertadas ou da degradação interna do componente. Neste caso, a substituição torna-se urgente para evitar qualquer risco de incêndio.

Um cheiro a plástico queimado proveniente do quadro elétrico nunca deve ser ignorado. Indica um sobreaquecimento grave que pode danificar não só o disjuntor, mas também os condutores e outros equipamentos do quadro de distribuição.

Atualização e modernização

As instalações eléctricas mais antigas têm por vezes disjuntores cuja potência já não corresponde às necessidades actuais. A adição de aparelhos eléctricos que consomem muita energia pode exigir a instalação de disjuntores de maior calibre, desde que a secção transversal do cabo o permita.

A norma NF C 15-100, que rege as instalações eléctricas domésticas em França, muda regularmente. Durante os trabalhos de renovação, pode ser necessário substituir os disjuntores antigos por modelos que cumpram os requisitos actuais, particularmente em termos de capacidade de corte e caraterísticas de disparo.

Os disjuntores diferenciais modernos também oferecem caraterísticas avançadas, como a proteção contra sobretensão e arco, que melhoram significativamente a segurança da sua instalação.

Precauções de segurança essenciais

Trabalhar numa instalação eléctrica envolve riscos reais. O cumprimento rigoroso das regras de segurança protege-o a si e às pessoas que o rodeiam.

Corte total de energia

Antes de qualquer intervenção, é indispensável desligar a alimentação eléctrica no disjuntor geral, também conhecido como disjuntor de derivação. Este dispositivo encontra-se geralmente na parte superior do quadro elétrico, logo após o contador de eletricidade. Coloque-o em "0" ou "OFF" para interromper completamente a alimentação eléctrica.

Não basta desligar o disjuntor da divisão que pretende substituir. Outros circuitos permanecem sob tensão no quadro elétrico, e um erro de manuseamento pode resultar num contacto acidental com uma peça ativa.

Depois de desligar o disjuntor principal, verifique sistematicamente a ausência de tensão com um medidor de tensão ou um multímetro. Esta verificação é efectuada nos terminais do disjuntor a substituir, tanto a montante como a jusante. Um equipamento de medição fiável representa um investimento mínimo em relação aos riscos envolvidos.

Equipamento de proteção individual

Use sempre luvas isolantes que cumpram as normas eléctricas. Estas luvas especiais oferecem proteção contra as tensões presentes nas instalações domésticas. As luvas normais de jardinagem ou de bricolage não oferecem qualquer proteção eléctrica.

Os óculos de proteção protegem os seus olhos de salpicos ao remover as ligações. Um arco elétrico acidental, embora raro se seguir os procedimentos corretos, pode projetar partículas metálicas incandescentes.

Trabalhe num ambiente seco e estável. Evite trabalhar descalço ou de meias, preferindo calçado com sola isolante. Um tapete isolante no chão proporciona-lhe segurança adicional.

As competências necessárias

Embora a substituição de um disjuntor seja tecnicamente acessível a um entusiasta de bricolage experiente, requer alguns conhecimentos básicos de eletricidade. Tem de ser capaz de identificar os condutores de fase, neutro e terra, compreender o diagrama do seu quadro elétrico e utilizar as ferramentas adequadas.

Se não tiver a certeza das suas capacidades, recorra a um eletricista qualificado. O custo de uma intervenção profissional é irrisório quando comparado com os riscos de eletrocussão ou de incêndio associados a uma instalação defeituosa.

Certas situações exigem a intervenção de um profissional: grandes modificações no quadro elétrico, dúvidas sobre a conformidade da instalação, presença de amianto no edifício ou instalações trifásicas complexas.

O equipamento e as ferramentas de que necessita

Reunir o equipamento correto antes de começar garante uma operação segura e eficiente.

Seleção do disjuntor de substituição

O novo disjuntor deve ter exatamente as mesmas caraterísticas que o disjuntor que substitui, a não ser que o esteja a modernizar deliberadamente. Verifique os seguintes parâmetros:

A classificação, expressa em amperes (A), corresponde à corrente máxima que o disjuntor pode suportar em qualquer momento. As classificações mais comuns para instalações domésticas são 10A, 16A, 20A e 32A. Esta classificação deve ser adaptada à secção transversal dos cabos do circuito protegido: 10A para 1,5 mm², 16A para 2,5 mm², 20A para 4 mm² e 32A para 6 mm².

A curva de disparo (B, C ou D) determina a sensibilidade do disjuntor a sobrecorrentes. As curvas B são adequadas para circuitos convencionais (iluminação, tomadas), as curvas C para circuitos com cargas indutivas (motores, transformadores) e as curvas D para aplicações específicas que exijam tolerância aos picos de corrente.

A capacidade de interrupção, expressa em quiloamperes (kA), indica a capacidade do disjuntor de interromper um grande curto-circuito. Para uma instalação doméstica padrão, uma capacidade de corte de 4,5 kA é geralmente suficiente, mas 6 kA ou mais pode ser necessário em algumas áreas.

O número de pólos determina o número de condutores protegidos: um pólo + neutro para um circuito monofásico, dois pólos para um circuito monofásico em que a fase e o neutro devem ser desligados, quatro pólos para um circuito trifásico.

Ferramentas essenciais

Uma chave de fendas para testar a tensão é a ferramenta de segurança prioritária. Escolha um modelo fiável com indicadores luminosos e sonoros. Verifique regularmente se está a funcionar corretamente numa tomada com corrente antes de o utilizar para confirmar que não há tensão.

Estão disponíveis chaves de fendas isoladas de vários tamanhos para um manuseamento seguro dos terminais. Dependendo do tipo de disjuntor, geralmente são necessárias chaves de fenda plana e Phillips.

Um descascador de fios facilita a preparação dos condutores se precisar de fazer novas ligações. Pode utilizar um alicate de corte para ajustar o comprimento dos fios, se necessário.

Um multímetro digital, embora não seja obrigatório, fornece medições precisas de tensão e continuidade. Permite-lhe verificar com certeza que não existe tensão e verificar a qualidade das suas ligações após a realização dos trabalhos.

Uma lanterna ou iluminação adicional é essencial, uma vez que vai trabalhar sem eletricidade. Os quadros eléctricos são frequentemente instalados em zonas pouco iluminadas.

Acessórios complementares

Os marcadores de identificação dos circuitos ajudam-no a manter o seu quadro organizado. Se o seu quadro elétrico não estiver corretamente etiquetado, aproveite a oportunidade para identificar claramente cada circuito.

A fita de isolamento elétrico é utilizada para fixar as ligações e proteger as partes nuas dos condutores.

Uma câmara ou o seu smartphone podem documentar a instalação antes da desmontagem. Estas fotografias são uma referência valiosa para a remontagem.

Passo 1: Identifique e localize o disjuntor a ser substituído

Antes de qualquer intervenção física, é necessária uma fase de identificação exaustiva.

Localizar o disjuntor correto

Se o seu painel elétrico tiver vários disjuntores, certifique-se de que sabe qual deles precisa de ser substituído. Ligue os aparelhos do circuito em causa e, em seguida, accione o disjuntor que se presume estar avariado. Se os aparelhos se desligarem, identificou o disjuntor correto.

Anote a localização exacta do disjuntor no painel, a sua posição na fila e os circuitos adjacentes. Esta informação facilita a sua localização quando a alimentação eléctrica é cortada.

Fotografe a instalação existente

Tire várias fotografias detalhadas do disjuntor a substituir e da sua cablagem. Tire uma fotografia:

• O quadro completo para contextualizar o disjuntor
• O disjuntor de perto, com os seus terminais visíveis
• Marcas e etiquetas presentes
• Caraterísticas da cablagem (cores dos fios, posição dos condutores)

Estas fotografias são a sua referência quando voltar a montar e ajudarão a evitar erros de cablagem.

Identificar as ligações

Identifique claramente os condutores ligados ao disjuntor:

• A montante (entrada): os condutores provenientes da rede de alimentação eléctrica ou do disjuntor diferencial a montante.
• A jusante (alimentador): os condutores que alimentam o circuito protegido

Tome nota da cor e da posição de cada condutor. Numa instalação francesa normal, a fase é vermelha, preta ou castanha, o neutro é azul e a terra (se existir) é verde-amarela. No entanto, algumas instalações mais antigas podem utilizar códigos de cores diferentes.

Se os condutores não estiverem marcados, crie as suas próprias etiquetas temporárias utilizando fita adesiva e uma caneta marcadora. Indique "Fase a montante", "Neutro a montante", "Fase a jusante", "Neutro a jusante", conforme adequado.

Passo 2: Desligue a fonte de alimentação e verifique se não há tensão

A segurança desta fase determina o resto da operação.

Desligue o disjuntor principal

Localize o disjuntor de ligação no topo da sua instalação, normalmente logo após o contador de eletricidade. Coloque este disjuntor na posição "0" ou "OFF". Todos os circuitos da sua casa devem ser desenergizados.

Informe os ocupantes da habitação do corte de energia para evitar que alguém ligue inadvertidamente a energia enquanto está a trabalhar. Pode colocar um sinal de aviso no disjuntor principal ou utilizar um cadeado de bloqueio.

Verifique se não há tensão

Este controlo é a medida de segurança mais importante. Utilize o seu medidor de tensão de forma metódica:

1 Em primeiro lugar, verifique se o seu aparelho de teste está a funcionar corretamente numa tomada que sabe estar desligada após o corte geral de energia.

2 No disjuntor a ser substituído, verifique a presença de tensão entre :

- A fase a montante e o terminal de terra (ou neutro)

- A fase a jusante e o terminal de terra (ou neutro)

- O terminal de fase a montante e o terminal neutro a montante

- O terminal de fase a jusante e o terminal de neutro a jusante

Não deve ser detectada qualquer tensão. Se o seu aparelho de teste indicar a presença de tensão, não intervenha e procure a causa (disjuntor principal avariado, erro do disjuntor, alimentação eléctrica de outra fonte).

Proteger a área de trabalho

Com a corrente desligada, instale a sua iluminação auxiliar para poder trabalhar em boas condições. Limpe o espaço à volta do quadro elétrico para facilitar o acesso e evitar a desarrumação.

Se o quadro for acessível a crianças, mantenha-as fora da sala durante o trabalho.

Etapa 3: Remova o disjuntor antigo

A desmontagem deve ser efectuada de forma metódica para preservar a integridade dos condutores.

Desaperte os terminais de ligação

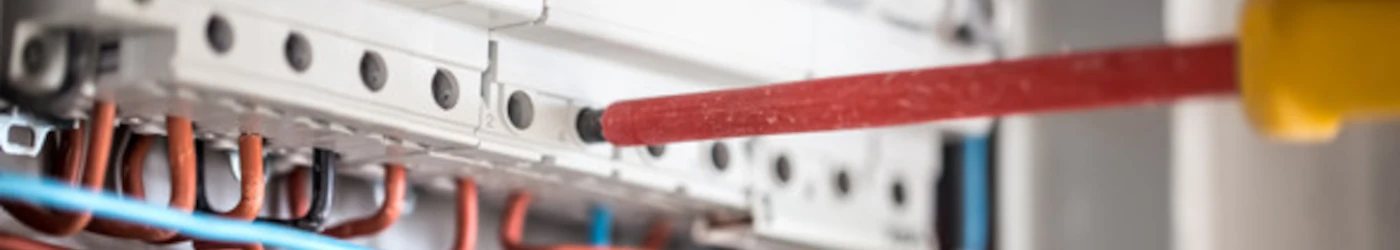

Os disjuntores modulares utilizam geralmente terminais de parafuso. Com a sua chave de fendas isolada, desaperte gradualmente cada parafuso de ligação:

Comece pelos terminais a jusante (alimentação do circuito). Desaperte completamente os parafusos e retire cuidadosamente os condutores. Se um condutor resistir, não o force: desaperte mais o parafuso do terminal.

Em seguida, proceda da mesma forma com os terminais a montante (entrada da alimentação eléctrica). Em alguns quadros, as ligações a montante são efectuadas por pentes de alimentação, o que simplifica a desmontagem.

Verifique o estado dos condutores

Observe cuidadosamente as extremidades dos condutores que acabou de desligar. Os sinais de sobreaquecimento (escurecimento, endurecimento do cobre) indicam um problema de aperto ou sobrecarga. Os condutores danificados devem ser recortados e descarnados novamente numa peça sólida.

Se os condutores estiverem muito oxidados, limpe-os com uma escova de arame ou uma lixa fina. Um condutor oxidado cria uma resistência de contacto que pode levar ao sobreaquecimento.

Meça o comprimento do fio desencapado: ele deve ser longo o suficiente para ser totalmente inserido nos terminais do novo disjuntor (geralmente 10 a 12 mm). Se necessário, descarne mais fio.

Retire o disjuntor da calha

Os disjuntores modulares são montados numa calha DIN (calha metálica normalizada). O sistema de fixação compreende geralmente um clipe ou um pino a ser acionado:

Localize o sistema de bloqueio do disjuntor, muitas vezes uma patilha na parte inferior do módulo. Usando uma chave de fenda de cabeça chata, levante gentilmente o clipe inferior enquanto inclina o disjuntor ligeiramente em sua direção.

Uma vez que o clipe inferior tenha sido liberado, levante o disjuntor da parte superior do trilho. O módulo deve retirar-se livremente.

Alguns modelos de disjuntores utilizam um sistema diferente com um parafuso de fixação lateral. Consulte as instruções do fabricante se o sistema não for óbvio.

Passo 4: Instale o novo disjuntor

A instalação do novo módulo segue o procedimento inverso da desmontagem, com especial atenção para as ligações.

Fixe o disjuntor no carril

Posicione o novo disjuntor exatamente onde estava o anterior. O espaçamento entre os módulos deve ser constante para garantir uma apresentação correta do painel.

Primeiro, encaixe a parte superior do disjuntor no trilho DIN. O clipe ou o olhal superior deve encaixar no carril. Em seguida, incline a parte inferior do disjuntor até ouvir ou sentir o clique do sistema de fixação inferior no lugar.

Verifique se o disjuntor está bem fixo, tentando deslocá-lo para os lados e para a frente. Não deve sentir qualquer folga.

Ligar os condutores

A ligação dos condutores é a fase mais crítica para a segurança e a fiabilidade da instalação.

Identifique os terminais do novo disjuntor. Em um disjuntor padrão monopolar + neutro, os terminais superiores recebem a energia a montante (entrada) e os terminais inferiores alimentam o circuito a jusante (saída). Verifique esta direção na parte frontal do disjuntor, onde geralmente há setas ou indicações "a montante/jusante".

Insira primeiro os condutores a montante:

• Desaperte o parafuso do terminal o suficiente para criar espaço para a inserção.
• Insira o condutor de fase no terminal correspondente (normalmente à esquerda ou marcado com "L")
• O condutor deve ser inserido até ao limite, apenas a parte descarnada entra no terminal, não devendo ficar visível qualquer cobre nu no exterior.
• Aperte firmemente o parafuso de ligação com a sua chave de fendas
• Verifique o aperto puxando ligeiramente o condutor: este não deve mover-se.

Repita a operação para o neutro a montante se o seu disjuntor tiver um pólo neutro.

Proceda da mesma forma para as ligações a jusante (ao circuito), tendo em atenção a marcação dos condutores.

Verifique a qualidade do aperto

O aperto insuficiente é a principal causa de falha da ligação eléctrica. Um condutor solto aquece, pode causar arcos voltaicos e danificar o disjuntor.

Depois de apertar todas as ligações, efectue um controlo final:

• Puxe ligeiramente cada condutor para verificar se está bem fixo no lugar
• Verifique visualmente se nenhuma parte descarnada do condutor é visível fora do terminal.
• Certifique-se de que os parafusos são apertados firmemente sem força excessiva (risco de danificar a rosca).

Se tiver uma chave de fenda de torque (recomendada para instalação profissional), respeite o torque de aperto indicado pelo fabricante do disjuntor, geralmente entre 2 e 2,5 N.m.

Passo 5: Efectue verificações antes de restabelecer a energia

Antes de reiniciar o sistema, deve efetuar uma série de controlos preventivos.

Inspeção visual da instalação

Inspeccione cuidadosamente o seu trabalho:

• Todos os condutores estão corretamente ligados e apertados?
• As cores dos condutores coincidem com a marcação que fez?
• Nenhum condutor está em contacto com uma peça metálica para além do seu terminal de ligação?
• O disjuntor está firmemente fixado ao carril?
• Há ferramentas ou objectos metálicos espalhados pelo quadro?
• Pode fechar a tampa ou a porta do painel sem prender os condutores?

Compare a sua instalação final com as fotografias que tirou antes de a desmontar. A configuração deve ser idêntica, com exceção do próprio disjuntor.

Verificação da posição do novo disjuntor

Certifique-se de que o novo disjuntor está na posição "OFF" ou "0" antes de voltar a ligar a corrente. Esta precaução permite controlar progressivamente a recarga do circuito.

Verificação da existência de curto-circuitos

Embora não tenha modificado o circuito a jusante do disjuntor, pode efetuar uma verificação de continuidade se dispuser de um multímetro em modo ohmímetro:

• Meça a resistência entre a fase e o neutro do circuito: deve ser muito elevada (vários megohms) indicando que não há curto-circuito.
• Uma resistência muito baixa (próxima de zero) indicaria um curto-circuito definitivo no circuito, que teria de ser localizado antes de qualquer arranque.

Passo 6: Volte a ligar a instalação

A energia é restabelecida gradualmente e de forma controlada.

Reponha o disjuntor principal

Volte ao disjuntor que se encontra à cabeça da sua instalação. Coloque-o na posição "I" ou "ON" para restabelecer a alimentação de todo o seu quadro elétrico.

Se o disjuntor principal não se mantiver ligado e voltar a disparar de imediato, continua a existir uma avaria na instalação. Desligue novamente e procure a causa: má ligação, curto-circuito, condutores invertidos.

Teste o circuito substituído

Com o disjuntor principal ligado, o seu novo disjuntor de divisão está sempre na posição "OFF". Primeiro, use seu testador de tensão para verificar se a tensão está presente nos terminais a montante do novo disjuntor. Esta verificação confirma que a alimentação eléctrica está a funcionar corretamente.

Ligue agora o novo disjuntor. Existem vários cenários possíveis:

Cenário normal: O disjuntor dispara e permanece na posição "ON". Os equipamentos do circuito funcionam normalmente. A sua operação foi um sucesso.

Disparo instantâneo: O disjuntor volta a disparar assim que o tenta ligar. Existem duas causas principais possíveis:

• Existe um curto-circuito no circuito a jusante (defeito pré-existente ou defeito criado durante os trabalhos)
• Um problema de cablagem no disjuntor (inversão fase/neutro, má ligação)

Volte a desligar o disjuntor principal e verifique as suas ligações. Se o problema persistir, desligue o circuito a jusante e teste apenas o disjuntor para determinar se a falha está no circuito ou na sua instalação.

Verifique o funcionamento do equipamento

Teste metodicamente todos os equipamentos do circuito:

• Ligue os interruptores das luzes e verifique se as luzes estão a funcionar
• Ligue os aparelhos às tomadas do circuito
• Para um circuito especializado (máquina de lavar roupa, forno, etc.)), teste o dispositivo em causa

Durante esta fase de teste, esteja atento a quaisquer sinais anómalos:

• Cheiros estranhos provenientes do quadro
• Aquecimento anormal do disjuntor (pode estar ligeiramente quente sob carga, mas não quente)
• Ruídos de chiado ou crepitação
• Variações na luminosidade da lâmpada

Erros comuns a evitar

Alguns erros são frequentemente cometidos aquando da substituição de um disjuntor. Saber quais são permite-lhe antecipar-se a eles.

Erros de calibração e caraterísticos

É um erro grave instalar um disjuntor com uma potência superior à recomendada para a secção transversal do cabo. Um disjuntor de 20 A num circuito de 1,5 mm² não protegerá eficazmente o cabo contra sobrecargas. O cabo pode aquecer perigosamente sem que o disjuntor dispare.

Por outro lado, um disjuntor sub-calibrado causará disparos incômodos assim que a carga normal do circuito for atingida.

A não utilização da curva de disparo correta também pode causar problemas. Um disjuntor de curva D num circuito de iluminação oferecerá uma proteção insuficiente, enquanto um disjuntor de curva B num circuito de motor causará disparos no arranque.

Erros de cablagem

A inversão de fase-neutro no disjuntor pode parecer não ter consequências imediatas, mas compromete a segurança. Um disjuntor unipolar corta apenas a fase: se esta for invertida com o neutro, o circuito permanece parcialmente sob tensão mesmo com o disjuntor aberto.

A mistura de circuitos diferentes no mesmo disjuntor, embora tecnicamente possível em certos casos, não está em conformidade com a norma NF C 15-100, que exige circuitos separados para utilizações diferentes.

Erros de montagem

O aperto insuficiente dos terminais é a falha mais comum. As vibrações, as variações de temperatura e os ciclos de carga acabam por afrouxar ainda mais uma ligação inicialmente frouxa. O calor resultante pode danificar o disjuntor e os condutores, e até mesmo causar um incêndio.

O aperto excessivo também é indesejável: você corre o risco de danificar a rosca do terminal, quebrar o condutor (particularmente os fios de um cabo flexível) ou deformar o invólucro do disjuntor.

Se a posição correta a montante/jusante for esquecida, o disjuntor será alimentado ao contrário. Embora alguns modelos aceitem esta configuração, outros só funcionam corretamente numa determinada direção de ligação.

Erros de segurança

Trabalhar com equipamento sob tensão, mesmo que parcialmente, expõe-no ao risco de eletrocussão fatal. A pressa e o excesso de confiança são as principais causas de acidentes. Reserve algum tempo para verificar sistematicamente se não existe tensão.

A utilização de ferramentas não isoladas, mesmo numa instalação desenergizada, é uma má prática e pode tornar-se perigosa se um erro de manuseamento provocar acidentalmente uma reenergização parcial.

Se não informar os outros ocupantes da habitação sobre os seus trabalhos, a tensão pode ser acidentalmente restabelecida enquanto estiver a manipular peças activas.

Casos especiais e situações específicas

Algumas configurações requerem uma atenção especial.

Substituir um disjuntor de fuga à terra

Um disjuntor diferencial combina proteção contra sobreintensidades e proteção diferencial contra defeitos de isolamento. A sua substituição segue sensivelmente o mesmo procedimento, mas com algumas especificidades:

Verifique se o novo disjuntor tem a mesma sensibilidade diferencial que o antigo (geralmente 30 mA para circuitos terminais). A sensibilidade é indicada em miliamperes na frente do disjuntor.

Após a instalação, certifique-se de que a proteção contra fugas para a terra está a funcionar corretamente, premindo o botão TEST no disjuntor. Este botão simula um defeito de isolamento: o disjuntor deve disparar imediatamente. Se não for o caso, o disjuntor está defeituoso ou mal ligado.

Instalação com pente de alimentação

Os pentes de energia (ou pentes de conexão) permitem que a energia seja distribuída para vários disjuntores simultaneamente sem a necessidade de conectar cada condutor individualmente. Se o seu painel utiliza este sistema :

Substituir um disjuntor no meio de um pente significa remover temporariamente os módulos adjacentes para ter acesso ao pente. Observe cuidadosamente a posição de cada módulo antes de o desmontar.

Certifique-se de que o novo disjuntor seja compatível com o sistema de pente utilizado (espaçamento dos pinos, tipo de conexão). Nem todos os disjuntores modulares aceitam todos os tipos de pentes.

Ao reinstalar, verifique se os pinos do pente se encaixam corretamente nos terminais do novo disjuntor. Uma inserção parcial pode criar uma má ligação.

Quadro elétrico antigo ou não normalizado

As instalações mais antigas podem ter caraterísticas especiais:

• Cablagem com código de cores obsoleto (fase preta ou vermelha, neutro cinzento ou branco)
• Disjuntores com uma forma ou montagem não normalizada
• Ausência de ligação à terra em alguns circuitos
• Utilização de fusíveis em vez de determinados disjuntores

Nestas situações, pode ser necessária uma avaliação profissional de toda a instalação. A simples substituição de um componente não garante a conformidade e a segurança de todo o conjunto.

Após a substituição: monitorização e manutenção

A sua intervenção não termina com um arranque bem sucedido.

Vigilância inicial

Nos dias que se seguem à substituição, monitorize cuidadosamente o comportamento do novo disjuntor:

• Sem disparos incómodos
• Temperatura normal de funcionamento do módulo
• Não há odores estranhos provenientes da pintura
• Funcionamento normal de todos os equipamentos do circuito

Se o disjuntor disparar repetidamente, não o reponha simplesmente. Procure a causa: sobrecarga efectiva do circuito, aparelho defeituoso, problema de instalação.

Rotulagem e documentação

Aproveite esta oportunidade para melhorar a etiquetagem do seu quadro elétrico, caso ainda não o tenha feito. Indique claramente na tabela :

• A função de cada disjuntor (tomadas de cozinha, iluminação dos quartos, etc.) é descrita a seguir.)
• Classificação do disjuntor
• A data de substituição

Conserve todos os documentos relativos à sua intervenção:

• Fotos de antes e depois da instalação
• Referência exacta do disjuntor instalado
• Data da ação
• Instruções do fabricante para o novo disjuntor

Estas informações facilitarão as intervenções futuras e permitirão uma rastreabilidade útil em caso de revenda do bem.

Manutenção preventiva

Um quadro elétrico requer uma manutenção mínima mas regular:

• Verifique anualmente se os dispositivos de proteção diferencial estão a funcionar corretamente (botão TEST)
• Verificação visual de sinais de sobreaquecimento ou humidade
• Aperto periódico das ligações (de 5 em 5 ou de 10 em 10 anos) para compensar a fluência natural dos materiais

Se a sua instalação eléctrica tiver mais de 20 anos, considere a possibilidade de mandar fazer um diagnóstico completo por um profissional. As normas e os dispositivos de segurança evoluíram consideravelmente e a sua atualização pode melhorar significativamente a sua segurança.

Quando é que deve recorrer a um profissional?

Apesar da viabilidade técnica da substituição de um disjuntor por um DIYer competente, há certas situações que justificam a intervenção de um eletricista qualificado.

Instalações complexas

As instalações trifásicas, comuns em grandes habitações ou instalações comerciais, têm caraterísticas técnicas especiais que requerem conhecimentos aprofundados. O equilíbrio de fases e a proteção diferencial trifásica requerem conhecimentos específicos.

Os quadros secundários, alimentados a partir de um quadro principal, podem ter configurações complexas de proteção em cascata. Um erro de calibração ou de seletividade pode comprometer a segurança de toda a instalação.

Dúvidas sobre o cumprimento

Se constatar anomalias na sua instalação (condutores de secção manifestamente insuficiente, ausência de ligação à terra, ligações feitas em casa, humidade no quadro elétrico), não se limite a substituir o disjuntor. Faça um diagnóstico elétrico completo.

As instalações construídas antes de 1991 não dispõem geralmente de dispositivos de corrente residual. A sua adição requer uma reformulação parcial da mesa e deve ser efectuada por um profissional.

Obrigações regulamentares

No caso de um imóvel arrendado, as intervenções na instalação eléctrica devem ser efectuadas por um profissional qualificado que possa fornecer um certificado de conformidade. Esta obrigação protege tanto os senhorios como os inquilinos.

Na venda de um imóvel cuja instalação eléctrica tenha mais de 15 anos, é obrigatório um diagnóstico elétrico. Se este diagnóstico revelar alguma anomalia, os trabalhos de adequação da casa devem ser efectuados por um eletricista certificado.

Para ter direito à cobertura do seguro de habitação em caso de sinistro elétrico, terá de provar que a instalação estava em ordem e que o trabalho foi efectuado de acordo com as boas práticas. As facturas de um eletricista profissional constituem essa prova.

Conclusão

A substituição de um disjuntor defeituoso é uma operação que pode ser efectuada por um entusiasta de bricolage experiente e meticuloso, desde que as regras de segurança e os procedimentos técnicos sejam escrupulosamente respeitados. Desligar previamente a alimentação eléctrica, verificar sistematicamente a ausência de tensão e assegurar o respeito das caraterísticas do disjuntor são os três pilares de uma intervenção bem sucedida.

Para além da simples substituição de um componente defeituoso, esta operação dá-lhe uma melhor compreensão do funcionamento da sua instalação eléctrica e permite-lhe detetar quaisquer falhas que exijam um trabalho mais aprofundado. A rastreabilidade dos seus trabalhos e o acompanhamento pós-instalação garantem a longevidade e a segurança da sua instalação.

Nunca se esqueça que a eletricidade não perdoa aproximações. Se tiver dúvidas sobre as suas competências ou a conformidade da sua instalação, um eletricista profissional é a solução mais segura e duradoura. O custo de uma intervenção profissional é modesto em comparação com os riscos envolvidos e as consequências potenciais de uma instalação defeituosa.
