Tout savoir sur le câble électrique en résidentiel

Les différents types de câbles électriques résidentiels

Le câble H07VU : le conducteur rigide classique

Le câble H07VU constitue le fil électrique le plus couramment utilisé dans les installations domestiques françaises. Il s'agit d'un conducteur rigide composé d'une âme en cuivre massif entourée d'une gaine isolante en PVC. Cette désignation normalisée révèle ses caractéristiques : H07 indique une tension nominale de 450/750V, V signifie une isolation en PVC, et U désigne un conducteur unifilaire rigide.

Ce type de câble se décline en plusieurs sections, de 1,5 mm² pour l'éclairage jusqu'à 16 mm² pour les circuits de forte puissance. Sa rigidité facilite le passage dans les gaines techniques et assure une excellente tenue mécanique dans les installations encastrées. Le câble H07VU existe en différentes couleurs normalisées : bleu pour le neutre, vert/jaune pour la terre, et diverses teintes (rouge, noir, orange) pour les phases.

Le câble H07VK : le fil souple pour connexions

À la différence du H07VU, le câble H07VK présente une âme multibrin qui lui confère une grande souplesse. Cette flexibilité le rend idéal pour les connexions dans les tableaux électriques, les boîtes de dérivation et tous les emplacements nécessitant des manipulations fréquentes. Le K dans la désignation signifie "Klasse 5", une classification allemande indiquant un conducteur souple.

Les électriciens professionnels privilégient ce type de câble pour réaliser les connexions finales, car sa souplesse simplifie considérablement le travail dans les espaces confinés comme les boîtiers d'encastrement. Il supporte également mieux les vibrations que son homologue rigide, ce qui le destine aux installations mobiles ou soumises à des contraintes mécaniques.

Le câble R2V : pour les installations enterrées

Le câble R2V (aussi appelé U-1000 R2V) représente la solution privilégiée pour les installations extérieures et enterrées. Sa construction multicouche lui assure une protection optimale : conducteurs en cuivre, isolation en PVC (V), bourrage en PVC (2), et gaine extérieure en PVC (R pour round). Cette triple protection garantit une résistance exceptionnelle à l'humidité, aux chocs et aux agressions chimiques du sol.

Disponible en version multipolaire (2 à 5 conducteurs), le R2V s'utilise principalement pour alimenter des dépendances, des abris de jardin, ou relier le compteur au tableau électrique principal. Sa section varie généralement de 3x1,5 mm² à 3x25 mm² selon la puissance à transporter et la longueur du câble.

Le câble XVB : une alternative polyvalente

Le câble XVB partage de nombreuses similitudes avec le R2V mais se distingue par sa construction légèrement différente. Le X indique une isolation en polyéthylène réticulé (XLPE), offrant une meilleure résistance thermique que le PVC standard. Cette caractéristique permet au XVB de supporter des températures plus élevées, jusqu'à 90°C en fonctionnement normal.

Particulièrement adapté aux installations industrielles et tertiaires, le XVB trouve également sa place dans les habitations pour les circuits de forte puissance comme les cuisines électriques ou les bornes de recharge pour véhicules électriques. Sa flexibilité supérieure au R2V facilite la pose, notamment dans les passages difficiles.

La norme NF C 15-100 et les sections de câbles

Les sections minimales par type de circuit

La norme française NF C 15-100 impose des sections minimales de câbles électriques pour garantir la sécurité des installations résidentielles. Ces exigences varient selon l'usage du circuit et la puissance des appareils alimentés.

Pour les circuits d'éclairage, un câble de section 1,5 mm² suffit, avec une protection par disjoncteur de 16A maximum. Ce dimensionnement permet d'alimenter jusqu'à 8 points lumineux par circuit. Les prises de courant classiques requièrent une section de 2,5 mm² protégée par un disjoncteur de 20A, autorisant 12 prises maximum par circuit en conducteur cuivre.

Les circuits spécialisés imposent des sections supérieures : 2,5 mm² minimum pour les appareils électroménagers comme le lave-linge ou le lave-vaisselle, et 6 mm² pour une plaque de cuisson électrique de puissance supérieure à 4600W. Le circuit chauffage électrique nécessite une section calculée en fonction de la puissance totale, généralement 2,5 mm² pour 4500W maximum.

Le calcul de la section selon la puissance et la longueur

Au-delà des sections minimales réglementaires, le dimensionnement d'un câble électrique doit tenir compte de la chute de tension maximale autorisée (3% pour l'éclairage, 5% pour les autres usages). Cette chute de tension augmente proportionnellement à la longueur du câble et à l'intensité du courant transporté.

Pour un circuit de 20A (environ 4600W) sur une longueur de 30 mètres, une section de 4 mm² devient nécessaire pour respecter la limite de 5% de chute de tension, même si la section minimale réglementaire serait de 2,5 mm². Cette précaution garantit le bon fonctionnement des appareils et évite les échauffements excessifs du conducteur.

Des abaques et calculateurs en ligne permettent de déterminer précisément la section requise en fonction de la puissance, de la longueur et du type d'installation (monophasé ou triphasé). Les électriciens professionnels utilisent systématiquement ces outils pour optimiser leurs installations.

Le choix du câble selon l'application

Installation encastrée dans les cloisons

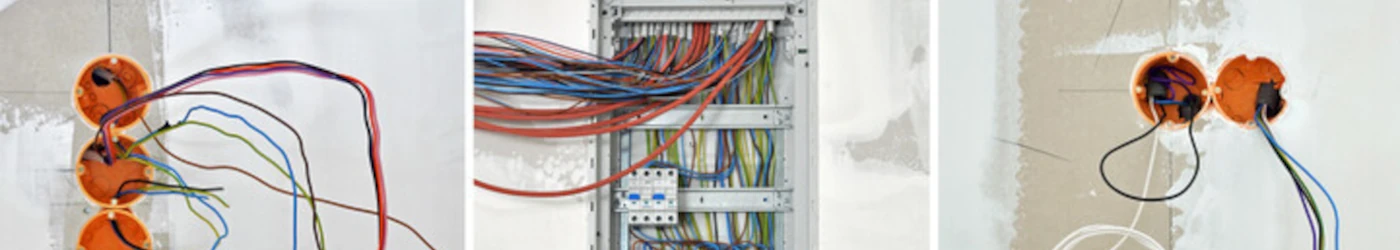

Pour une installation électrique encastrée dans les murs et cloisons, le câble H07VU rigide constitue le choix optimal. Sa rigidité facilite le passage dans les gaines ICTA (Isolant Cintrable Transversalement Annelé) et maintient parfaitement les conducteurs en place. L'utilisation de gaines techniques protège le câble des dommages mécaniques et permet son remplacement ultérieur sans démolition.

La couleur des gaines suit également une normalisation : les gaines rouges accueillent les circuits de courant fort (prises, éclairage), tandis que les gaines vertes sont réservées aux courants faibles (téléphone, internet, alarme). Cette distinction chromatique simplifie considérablement la maintenance et les évolutions futures de l'installation.

Câblage apparent et goulottes

Les installations apparentes, courantes dans les rénovations de bâtiments anciens, peuvent utiliser du câble H07VU dans des goulottes en plastique ou des moulures. Certains professionnels préfèrent toutefois le câble souple H07VK pour sa facilité de manipulation lors du positionnement dans les accessoires d'installation apparente.

Le câble R2V ou XVB peut également être posé en apparent, offrant une protection supplémentaire grâce à sa double gaine. Cette solution s'avère particulièrement pertinente dans les garages, caves ou locaux techniques où les risques de chocs mécaniques sont plus élevés.

Liaisons extérieures et enterrées

Toute liaison électrique exposée aux intempéries ou enterrée doit impérativement utiliser un câble adapté à ces contraintes environnementales. Le câble R2V s'impose comme la référence pour ces applications, avec une pose enterrée à 60 cm de profondeur minimum, et jusqu'à 80 cm sous les zones carrossables.

Un grillage avertisseur rouge doit être placé 20 cm au-dessus du câble pour signaler sa présence lors de futurs travaux de terrassement. Dans les traversées de murs ou les passages sous dalles, l'utilisation d'un fourreau protecteur (TPC rouge) assure une protection mécanique supplémentaire.

Pour les câbles aériens entre deux bâtiments, le câble R2V peut être utilisé s'il est soutenu par un câble porteur, mais le câble U-1000 RVFV (avec fil porteur intégré) offre une solution plus professionnelle et durable.

Comprendre les marquages des câbles électriques

La signification des codes normalisés

Chaque câble électrique porte un marquage normalisé qui révèle ses caractéristiques techniques. Prenons l'exemple d'un câble marqué "H07V-U 1,5 mm² NF" :

• H : câble harmonisé selon les normes européennes
• 07 : tension nominale de 450/750V
• V : isolation en PVC
• U : conducteur unifilaire (rigide)
• 1,5 mm² : section du conducteur
• NF : conforme aux normes françaises

Cette codification standardisée permet d'identifier immédiatement les propriétés du câble et de vérifier sa conformité à l'usage prévu. Un câble R2V 3G2,5 mm² indique quant à lui un câble rigide à isolation PVC, comportant 3 conducteurs (phase, neutre, terre - le G signifiant "avec terre") de section 2,5 mm².

Les certifications et labels de qualité

La présence du marquage NF ou NF USE garantit que le câble a subi des tests de conformité rigoureux. Ces certifications attestent de la qualité du cuivre utilisé, de la résistance de l'isolation et du respect des tolérances dimensionnelles. Un câble certifié coûte généralement un peu plus cher, mais offre une fiabilité et une sécurité incomparables.

D'autres marquages peuvent apparaître : HAR (Harmonisation Agreement Regulations) pour les produits conformes aux accords européens, ou des références au numéro de norme comme "EN 50525-2-31" pour un H07V-U. La présence du nom du fabricant et de la date de production permet également la traçabilité du produit.

Les bonnes pratiques d'installation

La préparation et le dénudage des câbles

Un dénudage propre et précis du câble électrique conditionne la qualité des connexions. Les professionnels utilisent des dénude-câbles automatiques qui garantissent un retrait de la gaine isolante sans endommager l'âme conductrice en cuivre. Pour les câbles multibrins (H07VK), l'utilisation d'embouts de câblage (ferrules) s'avère indispensable pour éviter que les brins ne se dispersent dans les bornes de connexion.

La longueur de dénudage doit correspondre exactement à la profondeur de la borne : trop court, le serrage risque de pincer l'isolant au lieu du conducteur ; trop long, des parties nues risquent de rester exposées hors de la borne. Une règle générale consiste à dénuder 12 à 15 mm pour les connexions dans les appareillages modulaires.

Le respect des codes couleurs

La normalisation des couleurs des conducteurs n'est pas qu'une question esthétique : elle constitue une exigence de sécurité fondamentale. Le conducteur de protection (terre) doit impérativement être vert et jaune, et cette couleur est exclusivement réservée à cet usage. Le conducteur neutre doit être bleu clair.

Pour les conducteurs de phase, plusieurs couleurs sont autorisées : noir, marron, rouge, orange, violet, gris. En monophasé, le marron ou le noir sont traditionnellement utilisés pour la phase. En triphasé, une convention chromatique aide à identifier les trois phases (noir, marron, gris par exemple), bien que cela ne soit pas strictement réglementé.

La protection mécanique des câbles

Même dans une installation encastrée, les câbles doivent être protégés contre les dommages mécaniques. Les gaines ICTA de diamètre adapté (16 mm pour 3 conducteurs en 1,5 mm², 20 mm pour 3 conducteurs en 2,5 mm²) assurent cette protection tout en facilitant le tirage des câbles. Un lubrifiant spécifique peut être utilisé pour les passages longs ou comportant plusieurs coudes.

Dans les zones exposées (garages, caves, locaux techniques), les câbles doivent circuler dans des conduits rigides IRL (Isolant Rigide Lisse) ou dans des chemins de câbles métalliques. La hauteur minimale de pose pour les prises de courant (5 cm du sol fini) et l'espacement réglementaire entre courants forts et courants faibles (3 cm minimum) participent également à la durabilité de l'installation.

La sécurité et la maintenance des câbles électriques

Les risques liés aux câbles inadaptés

L'utilisation d'un câble de section insuffisante pour la puissance transportée provoque une surchauffe du conducteur. Cette élévation de température dégrade progressivement l'isolation en PVC, qui durcit, craquelle et finit par perdre ses propriétés diélectriques. Ce phénomène constitue l'une des principales causes d'incendie d'origine électrique dans les habitations.

Un câble endommagé mécaniquement (écrasement, coupure partielle, pliure excessive) présente également un danger majeur. La résistance locale augmente au niveau de la détérioration, créant un point chaud qui peut déclencher un incendie. D'où l'importance de protéger systématiquement les câbles dans des conduits adaptés et de vérifier régulièrement l'état de l'installation.

Le contrôle et la maintenance préventive

Une installation électrique résidentielle devrait faire l'objet d'un contrôle visuel annuel par le propriétaire ou l'occupant. Ce contrôle basique consiste à vérifier l'absence de traces de surchauffe sur les prises (décoloration, odeur de brûlé), le bon état des câbles apparents et l'absence de disjonctions intempestives signalant une anomalie.

Un diagnostic électrique complet par un professionnel qualifié reste recommandé tous les 10 ans, et devient obligatoire lors de la vente d'un logement de plus de 15 ans. Ce diagnostic identifie les installations vétustes, les câbles inadaptés aux usages actuels (augmentation de la puissance nécessaire avec les équipements modernes) et les non-conformités à la norme NF C 15-100.

L'évolution des besoins en électricité

Les habitations construites il y a 30 ou 40 ans présentent souvent des installations sous-dimensionnées par rapport aux besoins actuels. La multiplication des appareils électriques (ordinateurs, télévisions, électroménager performant) et l'apparition de nouveaux usages (recharge de véhicules électriques, pompes à chaleur) nécessitent parfois une mise à niveau complète du câblage.

Cette évolution peut imposer le remplacement de câbles en 1,5 mm² par du 2,5 mm² sur les circuits de prises, ou l'ajout de circuits spécialisés pour les équipements gourmands en énergie. L'anticipation de ces besoins lors d'une rénovation, en choisissant des sections légèrement supérieures au strict minimum, constitue un investissement judicieux pour l'avenir.

Conclusion

Le câble électrique constitue la colonne vertébrale de toute installation résidentielle sécurisée et performante. Comprendre les différents types disponibles (H07VU, H07VK, R2V, XVB), respecter les sections minimales imposées par la norme NF C 15-100, et choisir le câble adapté à chaque usage garantissent la fiabilité et la sécurité de votre installation électrique pour de nombreuses années.

Que vous envisagiez une construction neuve, une rénovation complète ou simplement des travaux partiels, la sélection rigoureuse des câbles électriques ne doit jamais être négligée. Un dimensionnement correct prenant en compte la puissance, la longueur et les conditions d'installation prévient les risques de surchauffe, optimise les performances de vos équipements et assure la conformité réglementaire.

Pour vos projets d'installation électrique, privilégiez toujours des câbles certifiés NF et n'hésitez pas à consulter un électricien professionnel pour les installations complexes ou lorsque vous avez un doute sur la section appropriée. La sécurité électrique de votre habitation mérite cet investissement en matériaux de qualité et en expertise technique.
