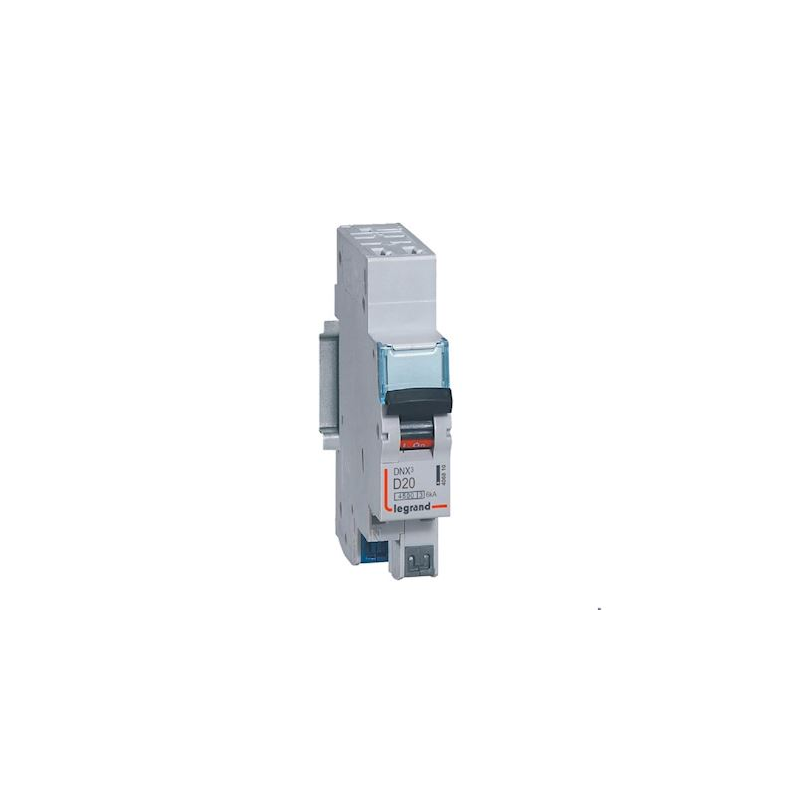

Disjoncteur DNX³ 4500 - auto/auto - U+N 230V~ 20A - 4,5kA - courbe D - 1 module
Paiements CB sécurisés par 3DSecure
Livraison offerte dès 349€
Retours produits (sous 14 jours)
Caractéristiques du produit
Points forts
Caractéristiques principales
- Gamme: Dnx³
- Indice de protection (IP): IP20
- Référence: Legrand 406810 / EAN: 3245064068109
Description
- 4500A conforme à la norme NF EN 60891-1 - 230V~ - 50Hz pour les installations résidentielles- 6kA conforme à la norme EN 60947-2 - 230V~
Protection des départs : arrivée haute par bornes automatiques et sortie basse par bornes automatiques
Intensité nominale 20A - Courbe D (déclenchement magnétique entre 10In et 14In) - 1 module
Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire
Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé
Les disjoncteurs DNX³ et DX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Les disjonteurs DNX³ et DX³ permettent de repondre aux contraintes d'instalaltion en résidentiel et en tertiaire grâce à leur pouvoir de coupure de 4500/6kA jusqu'à 50kA. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Disponibles en courbe C et courbe D ainsi qu'avec dispositif de detection des arcs electriques Stop Arc. Un porte-étiquette en face avant du produit permet le repérage des circuits. Ils reçoivent les auxiliaires de signalisation et de commande DX³ et acceptent le passage du peigne d'alimentation.
Retrouvez tous les produits de la marque Legrand au meilleur prix sur la boutique domeashop.com.
Voir tous les produits LegrandVous souhaitez avoir des informations sur nos produits ou faire une remarque ou une suggestion sur notre boutique ? N'hésitez pas à nous contacter.
Logistique optimisée !Les délais de livraison et les stocks sont indiqués sur chaque fiche produit et sont actualisés très régulièrement.
Nous mettons tout en œuvre pour vous fournir des produits de qualité et nous sommes à votre écoute pour que vous soyez pleinement satisfait de vos achats.
Spécifications techniques
Informations produit
Fabricant | Legrand |
Référence | 406810 |
EAN | 3245064068109 |
Garantie | 2 ans |
Code Douane | 85362010 |
Gamme | Dnx³ |
Caractéristiques techniques
Adapté à un montage encastré | Oui |
Calibre | 20 A |
Capacité de coupure nominale selon EN 60898 | 4.5 kA |
Capacité de coupure nominale selon IEC 60947-2 | 6 kA |
Courbe | D |
Degré de pollution | 2 |
Fréquence | 50 .. 60 Hz |
Indice de protection (IP) | IP20 |
Montage encastré | Oui |
Nombre de pôles | 2 |
Nombre de pôles protégés | 1 |
Pôle neutre sectionné simultanément | Oui |
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V | 4.5 kA |
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 6 kA |
Produits auxiliaires associables | Oui |
Section de conducteur connectable multifilaire | 0.75 .. 4 mm² |
Section de raccordement cable rigide | 0.75 .. 4 mm² |
Température ambiante en fonctionnement | -25 .. 70 °C |
Tension | 230 V |
Tension assignée de tenue aux chocs (Uimp) | 4 kV |
Tension d'isolement assignée (Ui) | 250 V |
Type de tension | AC |
Dimensions et poids
Largeur en nombre de modules | 2 |
Profondeur d'encastrement | 44 mm |
Documentations
Brochures et fiches techniques
Consultez les documentations techniques et notices du fabricant pour vous guider dans la mise en oeuvre de votre produit en toute sécurité et conformément à la réglementation.Informations techniques
- Indice de protection IP
Il s'agit d'un indice composé des lettres IP suivies de 2 chiffres qui indiquent le niveau de protection d'un appareil électrique ou d'un luminaire vis à vis d'un corps solide ou liquide. Par exemple, un indice de protection élevé permettra d'utiliser un luminaire dans une pièce humide ou à l'extérieur.
