O que é um disjuntor bipolar?

Definição de um disjuntor bipolar

Um disjuntor bipolar, também conhecido como disjuntor 2P ou disjuntor bifásico, é um dispositivo de proteção elétrica que interrompe simultaneamente dois condutores ativos em um circuito elétrico. Ao contrário do disjuntor unipolar, que protege apenas um pólo, o disjuntor bipolar opera em dois pólos ao mesmo tempo, geralmente a fase e o neutro, oferecendo proteção aprimorada que é adequada para a maioria das configurações elétricas.

Este tipo de disjuntor foi concebido para proteger os circuitos eléctricos contra dois grandes riscos: sobrecargas e curto-circuitos. Quando é detectada uma anomalia, o disjuntor bipolar corta automaticamente a alimentação dos dois condutores, garantindo uma segurança óptima para pessoas e equipamentos.

O termo "bipolar" refere-se ao facto de este disjuntor ter dois pólos protegidos, ou seja, dois contactos que abrem e fecham simultaneamente. Esta caraterística distingue-o fundamentalmente de outros tipos de disjuntor e define as suas aplicações específicas em instalações eléctricas residenciais e profissionais.

Princípio de funcionamento de um disjuntor bipolar

Mecanismo de base

O funcionamento de um disjuntor bipolar baseia-se num mecanismo eletromecânico sofisticado mas fiável. O dispositivo incorpora dois elementos de deteção principais: um disparador térmico e um disparador magnético. Estes dois sistemas trabalham em sinergia para assegurar uma proteção completa do circuito elétrico.

O desbloqueio térmico é constituído por uma tira bimetálica, ou seja, dois metais diferentes soldados entre si com coeficientes de dilatação diferentes. Quando a corrente que flui através do disjuntor excede o valor nominal por um período prolongado, o aquecimento faz com que a tira bimetálica se deforme. Esta deformação mecânica ativa o mecanismo de disparo, provocando a abertura simultânea dos dois pólos do disjuntor.

O desbloqueio magnético é utilizado em caso de curto-circuito. É constituído por uma bobina e um núcleo magnético móvel. No caso de um aumento súbito da corrente (curto-circuito), o campo magnético gerado pela bobina torna-se suficientemente forte para atrair o núcleo móvel, abrindo instantaneamente o disjuntor. Este mecanismo permite uma reação quase instantânea, geralmente em poucos milissegundos.

Desconexão simultânea dos dois pólos

Uma das caraterísticas essenciais do disjuntor bipolar é a sua capacidade de interromper simultaneamente os dois condutores activos. Esta desconexão sincronizada é garantida por um mecanismo de ligação rígido entre os dois contactos móveis. Quando ocorre um disparo, quer seja devido a uma sobrecarga ou a um curto-circuito, ambos os pólos abrem exatamente no mesmo instante.

Esta desconexão simultânea oferece várias vantagens consideráveis em termos de segurança. Assegura que o dispositivo protegido está completamente isolado da rede eléctrica, eliminando qualquer risco de potencial residual perigoso. Além disso, esta caraterística é particularmente importante em instalações onde a fase e o neutro devem ser desligados em conjunto, como é o caso de muitos electrodomésticos ou em certas configurações de rede.

O mecanismo que liga os dois pólos foi concebido para ser extremamente fiável e duradouro. Deve resistir a milhares de ciclos de abertura e fecho, mantendo uma sincronização perfeita. Os fabricantes de disjuntores submetem estes dispositivos a testes rigorosos para garantir o seu desempenho a longo prazo.

Curvas de acionamento

Os disjuntores bipolares estão disponíveis com diferentes curvas de disparo, designadas pelas letras B, C, D e Z. Estas curvas definem a sensibilidade do desbloqueio magnético e determinam o limiar de corrente acima do qual o disjuntor dispara instantaneamente.

A curva B é a mais sensível, com disparos magnéticos entre 3 e 5 vezes a corrente nominal (In). É particularmente adequado para circuitos com cabos longos ou para a proteção de pessoas. A curva C, a mais comum nas instalações domésticas, acciona entre 5 e 10 vezes In. É ideal para aplicações standard onde podem ocorrer correntes de arranque moderadas quando determinado equipamento é ligado.

A curva D, por outro lado, tolera picos de corrente mais elevados, com disparos entre 10 e 20 vezes In. Foi concebido para circuitos que alimentam cargas com correntes de arranque elevadas, tais como motores ou transformadores. Finalmente, a curva Z, menos comum, é utilizada para proteger circuitos electrónicos sensíveis, disparando entre 2 e 3 vezes In.

Diferenças entre disjuntores unipolares, bipolares e tetrapolares

Disjuntor unipolar (1P)

O disjuntor unipolar protege e interrompe apenas um condutor ativo. Este tipo de disjuntor é utilizado em instalações domésticas mais antigas para substituir os fusíveis.

Disjuntor unipolar (1P+N)

O disjuntor unipolar com neutro, ou disjuntor fase-neutro (Fase + Neutro ou 1P+N), protege e interrompe apenas um condutor ativo, geralmente a fase. Este tipo de disjuntor é mais comummente utilizado em instalações domésticas para proteger os circuitos de iluminação e as tomadas individuais.

A principal vantagem do disjuntor unipolar é o facto de ocupar menos espaço e custar menos. Ocupa um único módulo no quadro elétrico, optimizando o espaço disponível. No entanto, a sua proteção está limitada a um único pólo, o que pode ser insuficiente em certas configurações ou para certos tipos de equipamentos que requerem um isolamento completo.

Nas instalações que cumpram as normas em vigor, o disjuntor unipolar só deve ser instalado na fase, ficando o neutro protegido por outros dispositivos no quadro elétrico geral. Esta configuração é adequada para circuitos monofásicos convencionais em que apenas a fase necessita de proteção individual.

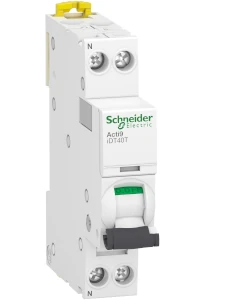

Disjuntor bipolar (2P)

O disjuntor bipolar interrompe simultaneamente dois condutores activos. Numa instalação monofásica convencional, esta é a fase e o neutro. Numa instalação bifásica ou trifásica, pode haver duas fases. Este tipo de disjuntor ocupa dois módulos no quadro de distribuição e oferece maior proteção em comparação com o modelo unipolar.

A utilização de um disjuntor bipolar é obrigatória em várias situações. É necessário para proteger os circuitos que alimentam certos aparelhos, como aquecedores eléctricos de água, aparelhos de ar condicionado, placas de fogão ou qualquer aparelho que exija um corte total da alimentação por razões de segurança. É também essencial nas casas de banho onde as normas exigem a desconexão simultânea dos condutores de fase e neutro.

O disjuntor bipolar tem também a vantagem de facilitar os trabalhos de manutenção. Ao cortar tanto a fase como o neutro, assegura que o dispositivo protegido está completamente desenergizado, eliminando qualquer risco para o operador. Esta caraterística é particularmente apreciada pelos profissionais da manutenção eléctrica.

Disjuntor trifásico (3P e 3P+N)

Os disjuntores trifásicos apresentam-se em duas variantes principais: 3P (três pólos) e 3P+N (três pólos + neutro). O disjuntor 3P protege e corta apenas as três fases, sem tocar no neutro. Ocupa três módulos no quadro elétrico e é utilizado principalmente para motores trifásicos e equipamentos industriais que não necessitam de ligação ao neutro. Este tipo de disjuntor é particularmente adequado para cargas equilibradas em que o neutro teoricamente não transporta corrente. O disjuntor 3P+N, por outro lado, protege as três fases e inclui um corte de neutro, embora o neutro não seja geralmente protegido por liberações térmicas e magnéticas. Tal como a versão quadripolar, ocupa quatro módulos, mas ao contrário da versão quadripolar, apenas as três fases estão protegidas contra sobrecargas e curto-circuitos. O neutro é simplesmente cortado mecanicamente para assegurar o isolamento completo do circuito. Esta configuração é comum em instalações trifásicas com um condutor neutro, onde certos equipamentos necessitam das três fases mais o condutor neutro, como certas máquinas que combinam motores trifásicos e circuitos de controlo monofásicos.

A distinção entre 4P (quatro pólos) e 3P+N é importante: num 4P, todos os quatro pólos são protegidos e monitorizados, enquanto num 3P+N, apenas as três fases são protegidas, sendo o neutro simplesmente desligado sem proteção dedicada. A escolha entre estas configurações depende dos requisitos específicos da instalação, das normas aplicáveis e do tipo de equipamento a proteger. Em instalações residenciais trifásicas, os disjuntores tetrapolares 4P são mais frequentemente utilizados para o disjuntor principal, enquanto os circuitos individuais podem utilizar configurações 3P ou 3P+N, conforme necessário.

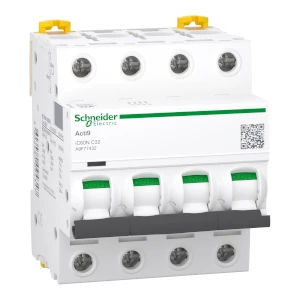

Disjuntor quadripolar (4P)

O disjuntor quadripolar, ou disjuntor trifásico, protege e desliga simultaneamente quatro condutores: as três fases e o condutor neutro. É utilizado exclusivamente em instalações trifásicas e ocupa quatro módulos no quadro elétrico. Este tipo de disjuntor é essencial para proteger equipamentos trifásicos, como certos motores industriais, bombas de calor potentes ou máquinas-ferramentas.

A operação do disjuntor tetrapolar segue os mesmos princípios do disjuntor bipolar, mas com maior complexidade devido ao número de pólos a serem protegidos. O mecanismo de disparo deve assegurar a desconexão perfeitamente sincronizada dos quatro condutores para garantir uma segurança óptima. Os disjuntores de quatro pólos são geralmente classificados para correntes mais altas do que seus equivalentes de um ou dois pólos.

No sector residencial, os disjuntores de quatro pólos são relativamente raros e encontram-se principalmente em grandes casas com instalações trifásicas ou em certos edifícios mais antigos. Por outro lado, são muito comuns em instalações industriais e comerciais onde a energia trifásica é a norma.

Aplicações e utilizações do disjuntor bipolar

Em instalações residenciais

No ambiente doméstico, o disjuntor bipolar tem muitas aplicações essenciais. Uma das suas utilizações mais comuns é a proteção dos aquecedores de água eléctricos. A norma NF C 15-100, que rege as instalações eléctricas em França, exige a utilização de um disjuntor bipolar para este tipo de aparelho. A razão é simples: o esquentador é um aparelho fixo que deve ser completamente isolado da rede eléctrica para permitir a realização de trabalhos de manutenção com toda a segurança.

Os circuitos que alimentam as placas eléctricas ou de indução necessitam igualmente de um disjuntor bipolar. Estes dispositivos consomem geralmente muita energia e a sua natureza fixa significa que necessitam de proteção extra. Do mesmo modo, os fornos eléctricos encastrados, os aparelhos de ar condicionado fixos e alguns sistemas de aquecimento elétrico devem ser protegidos por disjuntores bipolares.

Nas casas de banho e chuveiros, as normas de segurança são particularmente rigorosas devido à presença de água e ao risco acrescido de eletrocussão. Os circuitos que alimentam estas divisões devem muitas vezes ser protegidos por disjuntores bipolares, nomeadamente para as tomadas situadas em certas zonas da casa de banho. Esta exigência garante um corte total da corrente em caso de avaria.

Para dispositivos de alta potência

Os aparelhos eléctricos de alta potência beneficiam muito da proteção oferecida por um disjuntor bipolar. As bombas de calor, por exemplo, são dispositivos consumidores de energia que funcionam continuamente e geram correntes de arranque elevadas quando arrancam. Um disjuntor bipolar corretamente dimensionado não só protege o dispositivo contra sobrecargas e curto-circuitos, como também assegura que o sistema pode ser completamente isolado para operações de manutenção.

As estações de carregamento de veículos eléctricos são outra das principais aplicações dos disjuntores bipolares. Estes dispositivos, que estão a tornar-se cada vez mais comuns nas casas, fornecem níveis elevados de energia durante longos períodos. A proteção por meio de um disjuntor bipolar é não só recomendada como muitas vezes obrigatória, em função da instalação e das normas locais. Garante uma segurança óptima durante longas horas de recarga.

As máquinas de lavar roupa e de lavar louça, embora de potência moderada, são por vezes protegidas por disjuntores bipolares em instalações recentes. Esta abordagem oferece segurança adicional, o que é particularmente valioso para estes dispositivos, que manuseiam água e funcionam frequentemente sem vigilância. O disjuntor bipolar garante um isolamento completo em caso de avaria.

Em ambientes profissionais

Nos sectores terciário e industrial, os disjuntores bipolares desempenham um papel crucial na proteção dos equipamentos e na segurança das instalações. Este tipo de proteção é muito utilizado nos escritórios modernos, que estão equipados com numerosos dispositivos informáticos e sistemas de ar condicionado. Os servidores informáticos, em particular, necessitam frequentemente de uma alimentação eléctrica protegida por um disjuntor bipolar para garantir um isolamento total em caso de intervenção.

As lojas e os restaurantes utilizam disjuntores bipolares para proteger o seu equipamento de cozinha profissional: fornos, fritadeiras, placas, câmaras frigoríficas e outros aparelhos específicos. Este equipamento, que é frequentemente de alta potência e funciona intensamente, requer uma proteção fiável e robusta. O disjuntor bipolar atende perfeitamente a esses requisitos, oferecendo segurança máxima.

Nas oficinas e nas pequenas indústrias, as máquinas-ferramentas, os compressores e outros equipamentos eléctricos são sistematicamente protegidos por disjuntores adequados. Os disjuntores bipolares são preferidos para equipamentos monofásicos de média potência, proporcionando uma gestão eficiente da proteção e optimizando o espaço nos armários eléctricos.

Dados técnicos que precisa de conhecer

A corrente nominal ou nominal (In)

O valor nominal de um disjuntor bipolar, expresso em amperes (A), representa a corrente máxima que o disjuntor pode suportar em operação contínua sem disparar. Este é o critério mais importante na escolha de um disjuntor. As classificações padrão disponíveis no mercado variam entre 2A e 63A para aplicações residenciais, e até várias centenas de amperes para aplicações industriais.

A escolha da classificação deve ter em conta vários factores: a potência do equipamento ou do circuito a proteger, a secção transversal dos cabos utilizados e o comprimento do circuito. Uma classificação demasiado baixa provocará disparos incómodos, enquanto uma classificação demasiado elevada não proporcionará uma proteção eficaz contra sobrecargas. A norma NF C 15-100 fornece tabelas precisas para determinar a classificação adequada em função da secção transversal do condutor.

Para um circuito de tomada normal com cabos de 2,5 mm², é geralmente recomendado um disjuntor de 20A. Para um aquecedor de água elétrico de 2000W a 3000W, será adequado um disjuntor de 20A ou 25A, dependendo da configuração. As placas de fogão requerem frequentemente valores mais elevados, geralmente entre 32A e 40A, dependendo da sua potência. É essencial consultar as recomendações do fabricante do dispositivo para garantir uma proteção óptima.

Tensão nominal (Un)

A tensão nominal de um disjuntor bipolar indica a tensão máxima da rede na qual o disjuntor pode ser instalado. Para as instalações domésticas em França, a tensão normal é de 230V monofásica e os disjuntores são geralmente concebidos para suportar 400V. Esta margem de segurança significa que os mesmos disjuntores podem ser utilizados em diferentes configurações eléctricas.

É importante notar que a tensão nominal não corresponde necessariamente à tensão de funcionamento. Um disjuntor para 400V pode perfeitamente ser utilizado numa rede de 230V, mas o inverso nunca é possível. Esta caraterística oferece uma flexibilidade apreciável aos electricistas e permite a normalização dos equipamentos nos quadros eléctricos.

A tensão nominal também influencia a capacidade de interrupção do disjuntor. Isto deve-se ao facto de ser mais difícil extinguir o arco elétrico que se forma quando os contactos são abertos a alta tensão. Os fabricantes levam este parâmetro em consideração no projeto de seus disjuntores para garantir uma interrupção eficaz e segura em todas as condições de uso.

Capacidade de rotura (BC)

A capacidade de interrupção, expressa em quiloamperes (kA), representa a corrente máxima de curto-circuito que o disjuntor pode interromper com segurança sem ser danificado. Esta é uma caraterística fundamental que determina a capacidade do disjuntor de proteger a instalação nas situações mais críticas. As capacidades de corte padrão para aplicações residenciais são 3kA, 4,5kA, 6kA e 10kA.

A escolha da capacidade de comutação depende principalmente da proximidade do transformador elétrico e da configuração da rede de distribuição. Numa zona urbana, perto de um posto de transformação, as correntes de curto-circuito podem ser muito elevadas, exigindo uma capacidade de corte de 6kA ou mais. Por outro lado, numa zona rural longe da rede principal, pode ser suficiente uma capacidade de corte de 3kA.

É sempre preferível escolher um disjuntor com uma capacidade de interrupção maior do que os requisitos mínimos calculados. Esta margem de segurança permite-nos antecipar as alterações na rede eléctrica e garantir uma proteção a longo prazo. Um disjuntor com uma capacidade de corte de 6kA representa um excelente compromisso entre desempenho e custo para a maioria das instalações residenciais modernas.

Classes de acionamento

As classes de disparo, definidas pelas curvas B, C, D e Z mencionadas acima, determinam a reatividade do disjuntor a sobrecorrentes. Esta classificação é essencial para adaptar a proteção ao tipo de carga fornecida. Uma seleção incorrecta da classe pode levar a disparos incómodos ou a uma proteção inadequada.

Para circuitos de iluminação e tomadas normais, a curva C é universalmente recomendada. Oferece um bom compromisso entre proteção eficaz e tolerância a correntes de irrupção normais. Os circuitos que alimentam resistências de aquecimento ou aquecedores de água podem também utilizar disjuntores de curva C sem qualquer problema particular.

A curva B é útil para circuitos muito longos ou para uma proteção reforçada contra correntes residuais. É também utilizado em certas instalações fotovoltaicas ou quando é necessária uma maior sensibilidade. A curva D, por outro lado, está reservada para aplicações específicas com cargas indutivas elevadas, como motores de bombas ou transformadores. A utilização de uma curva inadequada pode comprometer a eficácia da proteção.

Instalação e funcionamento

Localização no quadro elétrico

A instalação de um disjuntor bipolar num quadro elétrico exige uma organização rigorosa e o cumprimento de regras estritas. O disjuntor deve ser posicionado em um trilho DIN padronizado, um sistema que garante fixação sólida e permite fácil montagem e desmontagem. Cada disjuntor bipolar ocupa dois módulos (unidades de 18 mm de largura), o que deve ser tido em conta aquando da conceção do quadro.

A distribuição dos circuitos no quadro elétrico deve obedecer a uma lógica clara e funcional. É aconselhável agrupar os disjuntores por área geográfica da casa ou por tipo de circuito. Por exemplo, pode agrupar todos os circuitos da cozinha, depois os dos quartos e depois os da casa de banho. Esta organização facilita muito as intervenções e reparações posteriores.

O quadro elétrico deve ter espaço suficiente para permitir a instalação dos cabos sem sobrecarregar os fios. Um quadro elétrico sobrecarregado com fios comprimidos apresenta riscos de sobreaquecimento e complica as intervenções. Por conseguinte, é prudente planear uma capacidade que exceda as necessidades imediatas. De um modo geral, um excedente de 20% a 30% é suficiente para antecipar futuras expansões.

Ligação eléctrica

Ao ligar um disjuntor bipolar, deve prestar especial atenção às boas práticas eléctricas. Cada terminal do disjuntor deve ser equipado com um único condutor, firmemente apertado com uma chave de fenda adequada. O binário de aperto recomendado pelo fabricante deve ser escrupulosamente respeitado: um aperto insuficiente pode provocar um sobreaquecimento perigoso, enquanto um aperto excessivo pode danificar os terminais.

A fase e o neutro devem ser corretamente identificados e ligados aos terminais adequados. Embora o disjuntor bipolar corte ambos os pólos, é importante respeitar as convenções de fiação: fase à esquerda, neutro à direita quando se olha o disjuntor de frente. Esta normalização facilita as intervenções posteriores e reduz o risco de erros quando são efectuadas modificações na instalação.

Pentes de alimentação horizontais são fortemente recomendados para distribuir energia do disjuntor principal para os disjuntores divisionais. Estes pentes substituem vários fios individuais, oferecendo uma cablagem mais limpa, mais fiável e mais segura. Além disso, reduzem consideravelmente o tempo de instalação e minimizam o risco de mau contacto.

Regras de segurança

Antes de efetuar qualquer trabalho num quadro elétrico, a alimentação eléctrica principal deve ser desligada. É absolutamente proibido trabalhar sob tensão, mesmo para uma simples substituição de um disjuntor. É obrigatório desligar o disjuntor principal ou o disjuntor do assinante e recomenda-se vivamente a utilização de um VAT (Verificador de Ausência de Tensão) para confirmar que a instalação está desenergizada.

A instalação de disjuntores bipolares deve respeitar as exigências da norma NF C 15-100, que define as regras de conceção e de instalação das instalações eléctricas de baixa tensão em França. Em particular, esta norma impõe secções transversais mínimas dos cabos em função da potência do disjuntor, das distâncias de segurança e das regras de identificação dos circuitos. O não cumprimento desta norma pode levar à recusa de conformidade por parte da Consuel aquando da entrada em serviço.

Se não for qualificado em eletricidade, é aconselhável chamar um eletricista profissional para instalar ou substituir os disjuntores. A eletricidade apresenta perigos reais e potencialmente mortais. Um profissional não só possui as competências técnicas necessárias, mas também o seguro de responsabilidade civil profissional para o proteger de eventuais problemas posteriores.

Controlos após a instalação

Uma vez instalado o disjuntor bipolar, é necessário efetuar um certo número de verificações antes de o ligar. Em primeiro lugar, verifique visualmente se todas as ligações estão bem apertadas, se os fios não são excessivamente longos e se não há risco de os condutores tocarem noutras partes metálicas do quadro elétrico. As extremidades não ligadas devem ser devidamente isoladas.

A continuidade eléctrica deve ser testada com um multímetro. Na posição aberta (disjuntor desarmado), não deve haver continuidade entre a montante e a jusante. Na posição fechada, a continuidade deve ser perfeita, praticamente sem resistência. Este ensaio assegura que os contactos do disjuntor funcionam corretamente e que o mecanismo de corte está operacional.

Depois de ligar a alimentação, é aconselhável verificar se não há aquecimento anormal dos terminais do disjuntor após algumas horas de operação. Um aquecimento localizado pode indicar um aperto incorreto ou uma ligação defeituosa. Também deve testar o funcionamento do disjuntor simulando uma carga próxima à sua classificação nominal para garantir que ele não dispare inesperadamente.

Vantagens do disjuntor bipolar

Segurança reforçada

A principal vantagem do disjuntor bipolar é o aumento do nível de segurança que proporciona. Ao desligar simultaneamente os condutores de fase e neutro, garante o isolamento total do dispositivo protegido da rede eléctrica. Esta caraterística é particularmente crucial em situações em que um defeito no neutro pode manter um potencial perigoso mesmo depois de a fase isolada ter sido desligada.

Em certas configurações de rede, particularmente quando o neutro é distribuído e pode ter uma tensão em relação à terra, o disjuntor bipolar oferece uma proteção que um disjuntor unipolar não pode oferecer. Esta situação pode ocorrer quando há um desequilíbrio significativo na rede trifásica ou quando há falhas na instalação do distribuidor de energia. O disjuntor bipolar oferece uma proteção eficaz contra estas situações excepcionais.

Para os trabalhos de manutenção, o disjuntor bipolar oferece uma garantia suplementar ao operador. Ao cortar os dois condutores activos, elimina qualquer risco de tensão residual, mesmo em caso de cablagem atípica ou de inversão acidental de fase e neutro. Esta segurança é particularmente apreciada pelos profissionais, que podem trabalhar com confiança em equipamentos protegidos por este tipo de disjuntor.

Conformidade com as normas

A utilização de disjuntores bipolares nas situações previstas pela norma NF C 15-100 é obrigatória para a obtenção do certificado de conformidade emitido pelo Consuel. Este certificado é necessário para a primeira colocação em funcionamento de uma instalação eléctrica nova ou completamente renovada, bem como para qualquer aumento da potência contratada. O incumprimento desta obrigação pode levar o distribuidor de energia a recusar a ligação.

As companhias de seguros dão especial importância à conformidade das instalações eléctricas. Em caso de sinistro elétrico, se a instalação não estiver em conformidade com as normas, a indemnização pode ser reduzida ou mesmo anulada. A instalação de disjuntores bipolares, quando necessário, é parte integrante desta conformidade e contribui para a validade da cobertura do seguro.

No âmbito da venda de um imóvel, o diagnóstico elétrico obrigatório (DEO) verifica a presença e o correto dimensionamento dos dispositivos de proteção. A ausência de disjuntores bipolares nos locais exigidos é uma anomalia que será registada no relatório. Embora tal não impeça a venda, estas anomalias podem ser utilizadas pelo comprador para negociar o preço ou exigir trabalhos de conformidade.

Proteção óptima do equipamento

Para além de garantir a segurança das pessoas, o disjuntor bipolar proporciona uma proteção óptima do equipamento elétrico. Os dispositivos modernos, especialmente os que incorporam eletrónica de potência, são sensíveis a falhas eléctricas. Uma desconexão incompleta ou uma avaria não detectada pode causar danos irreversíveis nos circuitos electrónicos. O disjuntor bipolar, ao garantir uma interrupção limpa e completa, minimiza estes riscos.

Os aparelhos de aquecimento, especialmente os aquecedores de água eléctricos, beneficiam muito da proteção bipolar. Este equipamento funciona frequentemente durante várias horas por dia e está sujeito a um stress térmico significativo. Um defeito de isolamento ou uma sobrecarga pode rapidamente degenerar numa situação perigosa. O disjuntor bipolar detecta e interrompe estas avarias antes que danifiquem o aparelho ou criem um risco de incêndio.

Para equipamentos dispendiosos, como bombas de calor, sistemas de ar condicionado ou pontos de carregamento de veículos eléctricos, o investimento num disjuntor bipolar de qualidade representa uma apólice de seguro modesta em comparação com o custo de substituição do aparelho. A fiabilidade e a durabilidade destes equipamentos são diretamente influenciadas pela qualidade da sua proteção eléctrica.

Como escolher um disjuntor bipolar

Determinação do tamanho necessário

A escolha da potência de um disjuntor bipolar é uma etapa crucial que exige uma análise precisa de vários parâmetros. O primeiro fator a ter em conta é a potência do aparelho ou a potência total dos aparelhos que serão alimentados pelo circuito protegido. Para converter a potência em watts (W) em corrente em amperes (A), utilizamos a fórmula: I = P / U, em que P é a potência em watts e U a tensão em volts (230V para uma instalação doméstica em França).

Por exemplo, para um aquecedor de água de 3000 W: I = 3000 / 230 ˜ 13A. Assim, escolha um disjuntor com a classificação mais elevada seguinte, 16A ou 20A, dependendo das recomendações do fabricante e da secção transversal dos cabos. É importante incluir uma margem de segurança, uma vez que os aparelhos podem consumir um pouco mais do que a sua potência nominal, especialmente durante as fases de arranque.

A secção transversal dos cabos é o segundo critério decisivo. A norma NF C 15-100 estabelece uma correspondência rigorosa entre a secção transversal dos condutores e a potência máxima do disjuntor que os protege. Para cabos de 1,5 mm², a capacidade máxima é de 16A. Para 2,5 mm², pode ir até 20 A ou 25 A, consoante a aplicação. Para 6mm², a classificação pode ir até 32A. Estes limites garantem que os cabos não aquecem perigosamente, mesmo sob carga máxima.

Selecione a curva de disparo adequada

A escolha da curva de disparo deve ser adaptada ao tipo de equipamento a proteger. Para a maioria das aplicações domésticas normais (tomadas, iluminação, aparelhos domésticos convencionais), a curva C é a escolha ideal. Oferece a melhor proteção enquanto tolera as correntes de arranque moderadas que ocorrem quando muitos aparelhos eléctricos são ligados.

Para os circuitos que alimentam equipamentos que geram correntes de arranque elevadas, como certas bombas, motores ou transformadores, pode ser necessária uma curva D. No entanto, esta escolha deve ser feita com cuidado, uma vez que uma curva demasiado tolerante atrasará o disparo em caso de curto-circuito. Deve consultar as especificações técnicas do aparelho para determinar a amplitude e a duração das correntes de arranque.

Em caso de dúvida, a curva C é uma escolha segura e versátil. Se ocorrerem disparos incómodos com uma curva C, será sempre possível mudar para uma curva D numa data posterior. O inverso (passar de uma curva D para uma curva C) nunca é necessário e sugere um erro inicial no dimensionamento.

Escolha a marca e a qualidade certas

O mercado dos disjuntores bipolares oferece uma vasta gama de produtos, desde as marcas de primeira qualidade até aos produtos de nível de entrada. Marcas consagradas como a Schneider Electric, Legrand, Hager, ABB e Siemens oferecem fiabilidade comprovada e excelente durabilidade. Os seus disjuntores são submetidos a testes rigorosos e são certificados de forma independente para garantir a conformidade com as normas actuais.

Estas marcas de referência oferecem também gamas completas com uma grande disponibilidade de calibres e caraterísticas. Isto facilita a manutenção futura e a eventual substituição de componentes. Os seus manuais técnicos são pormenorizados e os seus serviços pós-venda respondem geralmente a questões ou problemas. O investimento extra numa marca reconhecida justifica-se pela tranquilidade e longevidade da instalação.

Os produtos de nível básico podem parecer atractivos devido ao seu preço mais baixo, mas muitas vezes têm limitações. A vida útil pode ser reduzida, o número de ciclos de funcionamento suportados é geralmente inferior e a qualidade do contacto pode deteriorar-se mais rapidamente. Para uma instalação eléctrica que se espera que dure várias décadas, dar prioridade à qualidade em detrimento do custo inicial é uma abordagem prudente que faz sentido em termos económicos a longo prazo.

Verifique as certificações

Os disjuntores bipolares comercializados na Europa devem respeitar um certo número de normas e ostentar as marcações correspondentes. A marca CE é obrigatória e certifica que o produto está em conformidade com as diretivas europeias relevantes. A norma IEC 60898 (ou EN 60898 para a versão europeia) especifica os requisitos para os disjuntores domésticos. Alguns disjuntores podem também estar em conformidade com a NF C 61-410, uma versão francesa da norma internacional.

Para além das normas, alguns organismos independentes emitem certificações adicionais que garantem um desempenho superior. A marca NF, emitida pela AFNOR em França, certifica que o produto cumpre não só as normas obrigatórias, mas também critérios de qualidade adicionais. Os produtos com certificação NF foram submetidos a testes mais exigentes e oferecem geralmente uma maior fiabilidade.

No momento da compra, é aconselhável verificar fisicamente se estas marcações estão presentes no próprio disjuntor. Os produtos de contrafação ou de qualidade duvidosa podem apresentar marcas não autênticas. Se comprar a distribuidores reconhecidos e verificar a coerência da embalagem, da documentação e do próprio produto, poderá evitar surpresas desagradáveis.

Manutenção e assistência técnica

Controlos periódicos

A manutenção preventiva de um disjuntor bipolar ajuda a garantir que ele funcione corretamente ao longo do tempo. Recomendamos que efectue um teste de disparo manual pelo menos uma vez por ano. Este procedimento simples consiste em abrir e depois fechar o disjuntor para verificar se o mecanismo funciona livremente e se os contactos funcionam corretamente. Este teste detecta eventuais bloqueios ou resistências anómalas.

Deve ser efectuada regularmente uma inspeção visual do quadro de distribuição e dos disjuntores, de preferência de seis em seis meses. Esta inspeção procura sinais de sobreaquecimento (descoloração da caixa, manchas pretas, cheiro a queimado), vestígios de humidade, ligações soltas ou cabos danificados. Quaisquer sinais anómalos devem ser levados a sério e investigados exaustivamente por um profissional.

O aperto das ligações é uma operação de manutenção importante, mas deve ser efectuada com cuidado. Os terminais podem soltar-se ligeiramente com o tempo devido aos ciclos de aquecimento e arrefecimento do painel elétrico. Uma verificação anual do aperto, efectuada com a alimentação desligada e utilizando, se possível, uma chave de fendas de binário, evitará problemas de sobreaquecimento associados a maus contactos.

Vida útil e substituição

A vida útil teórica de um disjuntor bipolar de qualidade é geralmente superior a 20 anos em condições normais de utilização. No entanto, esta duração pode ser significativamente reduzida em ambientes difíceis (temperatura elevada, humidade, atmosfera corrosiva) ou em caso de utilização frequente. Um disjuntor que dispara regularmente desgasta-se mais rapidamente do que um que permanece permanentemente fechado.

Os disjuntores têm um número de ciclos de funcionamento garantido pelo fabricante, geralmente entre 10.000 e 20.000 ciclos para modelos domésticos. Um ciclo corresponde a uma abertura seguida de um fecho. Numa utilização residencial normal, este número de ciclos quase nunca é atingido. Por outro lado, numa instalação industrial com arranques frequentes, este limite pode tornar-se relevante.

Certos sinais indicam que um disjuntor precisa ser substituído: dificuldade de reinicialização após o disparo, disparos incômodos repetidos sem causa identificável, traços de superaquecimento ou arco voltaico, caixa rachada ou danificada, rigidez anormal da alavanca de operação. Quando confrontado com um destes sintomas, a substituição preventiva do disjuntor é a solução mais sensata para evitar uma falha no momento crítico.

Resolução de problemas comuns

O problema mais comum é o disparo inesperado de um disjuntor bipolar. As causas podem ser várias: sobrecarga real (demasiados aparelhos no circuito), um problema com um aparelho ligado, sobreaquecimento do próprio disjuntor devido a mau contacto ou um disjuntor avariado. A metodologia de resolução de problemas consiste em isolar a causa por eliminação progressiva.

Para identificar uma sobrecarga, calcule a potência total dos aparelhos susceptíveis de funcionarem em simultâneo no circuito e verifique se esta se mantém abaixo da capacidade do disjuntor. Se a sobrecarga for confirmada, reduza a utilização simultânea dos aparelhos ou divida o circuito em vários circuitos separados, cada um protegido pelo seu próprio disjuntor. Esta última solução requer a intervenção de um eletricista qualificado.

Para testar se um dispositivo específico é responsável pelos disparos, pode proceder a desconexões sucessivas. Reiniciamos o disjuntor com todos os dispositivos desligados, depois voltamos a ligá-los um a um, observando o comportamento do disjuntor. O dispositivo que acciona o alarme deve ser verificado por um profissional ou substituído se estiver defeituoso. Se disparar sem qualquer aparelho ligado, é provável que o próprio disjuntor esteja avariado.

Aspectos regulamentares e normativos

Norma NF C 15-100

A norma NF C 15-100 é a referência essencial para todas as instalações eléctricas de baixa tensão em França. Esta norma, que é regularmente actualizada para incorporar os desenvolvimentos tecnológicos e o feedback da experiência, define os requisitos de segurança aplicáveis a instalações novas e completamente renovadas. Especifica, nomeadamente, os casos em que é obrigatória a utilização de um disjuntor bipolar.

Segundo esta norma, os disjuntores bipolares são necessários para proteger os circuitos que alimentam os aquecedores de água eléctricos, independentemente do seu volume. O objetivo deste requisito é garantir que o aparelho esteja completamente isolado para facilitar os trabalhos de manutenção e eliminar qualquer risco elétrico quando o elemento de aquecimento ou o termóstato forem substituídos. A secção transversal dos cabos e a potência do disjuntor são também definidas com precisão em função da potência do esquentador.

Para os circuitos de tomadas nas casas de banho, a norma impõe regras estritas baseadas nos volumes de segurança definidos em torno dos pontos de água. Em certos casos, a utilização de disjuntores bipolares é obrigatória, nomeadamente para os circuitos situados nos volumes 1 e 2. Estes requisitos foram concebidos para minimizar o risco de eletrocussão nestes ambientes particularmente sensíveis onde coexistem água e eletricidade.

O Consuel e o certificado de conformidade

O Consuel (Comité National pour la Sécurité des Usagers de l'Électricité - Comité Nacional para a Segurança dos Utilizadores da Eletricidade) é o organismo responsável pela verificação da conformidade das instalações eléctricas antes da sua ligação pelo distribuidor de energia. O certificado de conformidade emitido pelo Consuel é obrigatório para todas as novas instalações, para as renovações completas e para os aumentos de potência subscrita superiores a determinados limiares.

A inspeção realizada pela Consuel verifica, nomeadamente, a presença e o correto dimensionamento dos dispositivos de proteção, incluindo os disjuntores bipolares. O inspetor assegurará que estes disjuntores são instalados onde a norma o exige, que estão corretamente dimensionados e que correspondem às caraterísticas da instalação. O não cumprimento destes requisitos implicará um parecer desfavorável e a impossibilidade de colocar a instalação sob tensão.

É importante notar que o certificado Consuel não é uma garantia absoluta da qualidade da instalação, mas sim uma verificação do cumprimento dos requisitos mínimos de segurança. Uma instalação conforme com o Consuel pode ainda ter margem para melhorias em termos de segurança ou funcionalidade. No entanto, cumpre os requisitos regulamentares para o funcionamento legal.

Desenvolvimentos regulamentares recentes

Os regulamentos que regem as instalações eléctricas são regularmente actualizados para ter em conta os avanços tecnológicos e melhorar a segurança. As recentes alterações à norma NF C 15-100 reforçaram os requisitos de proteção diferencial, de segurança dos circuitos e de integração de novas tecnologias, como as estações de carregamento de veículos eléctricos e as instalações fotovoltaicas.

No que diz respeito aos disjuntores bipolares, as alterações referem-se principalmente à extensão da sua utilização obrigatória a novos tipos de equipamentos. As estações de carregamento de veículos eléctricos, por exemplo, devem ser protegidas por dispositivos adequados, incluindo geralmente um disjuntor bipolar combinado com uma proteção específica contra correntes residuais. Estes regulamentos foram concebidos para garantir a segurança durante longos períodos de carregamento e para proteger contra falhas de isolamento.

As instalações em casas novas também estão sujeitas a requisitos mais rigorosos. O número mínimo de circuitos protegidos, as secções transversais dos cabos e as potências dos disjuntores são definidos com maior precisão. Esta normalização facilita a instalação e garante um nível de segurança uniforme em todo o país. Os profissionais precisam de se manter a par destes desenvolvimentos para manterem as suas competências actualizadas.

Conclusão

O disjuntor bipolar é uma parte fundamental de qualquer instalação eléctrica moderna, fornecendo uma proteção robusta e fiável contra sobrecargas e curto-circuitos. A sua capacidade de interromper simultaneamente dois condutores activos torna-o um dispositivo de segurança essencial para muitas aplicações, desde esquentadores a circuitos de ar condicionado e casas de banho.

Compreender o funcionamento, as caraterísticas técnicas e as regras de instalação dos disjuntores bipolares permitir-lhe-á fazer escolhas informadas ao conceber ou renovar uma instalação eléctrica. O respeito pelas normas, nomeadamente a NF C 15-100, e a escolha de produtos de qualidade garantem não só a conformidade regulamentar, mas sobretudo a segurança a longo prazo das pessoas e dos bens.

Quer seja um profissional de eletricidade ou um proprietário preocupado com a segurança da sua casa, investir em disjuntores bipolares de qualidade é uma apólice de seguro valiosa. Estes dispositivos, embora discretos no seu quadro elétrico, desempenham um papel crucial na prevenção de acidentes eléctricos e na proteção do seu equipamento.

Não se esqueça de que qualquer intervenção numa instalação eléctrica deve ser efectuada no estrito respeito das regras de segurança e que, em caso de dúvida, recorrer a um eletricista profissional qualificado é sempre a melhor decisão. A sua segurança e a da sua família dependem disso.
