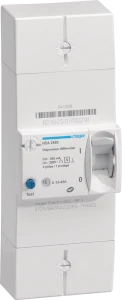

O que é um disjuntor de serviço?

A localização do disjuntor de ligação é regida pela norma NF C 14-100, que exige que seja facilmente acessível, entre 0,90 m e 1,80 m acima do solo e protegido das intempéries se for instalado no exterior.

Os componentes de um disjuntor de rede

Um disjuntor de serviço é constituído por vários componentes técnicos:

A caixa: geralmente fabricada em material isolante resistente aos choques e às chamas, protege os componentes internos e garante a segurança do utilizador.

Mecanismo de disparo: é composto por um disparador térmico (tira bimetálica) que reage a sobrecargas prolongadas e por um disparador magnético (bobina) que intervém rapidamente em caso de curto-circuito.

Contactos: são elementos condutores que se abrem ou fecham para estabelecer ou interromper o fluxo de corrente. Eles são dimensionados para suportar a corrente nominal do disjuntor.

Alavanca de comando: localizada no painel frontal, permite a operação manual do disjuntor e fornece uma indicação visual do seu estado (aberto ou fechado).

Funcionamento técnico do disjuntor de serviço

O princípio de funcionamento

O disjuntor de serviço funciona segundo o princípio da deteção de falhas eléctricas. Monitoriza constantemente a corrente que passa por ele. Enquanto esta corrente permanecer dentro dos limites normais definidos pela classificação do disjuntor, o dispositivo permanece fechado e permite que a corrente flua.

Quando é detectada uma anomalia, podem ser utilizados dois tipos de accionadores, consoante a natureza do problema:

Disparo térmico: Utiliza uma tira bimetálica (dois metais unidos com coeficientes de dilatação diferentes) que se deforma sob o efeito do calor produzido por uma sobrecorrente. Quando a deformação atinge um limiar crítico, ativa o mecanismo de disparo. Este sistema reage com um certo atraso, o que é normal para uma sobrecarga progressiva.

Dispartidor magnético : Utiliza uma bobina electromagnética que cria um campo magnético proporcional à intensidade da corrente. Em caso de curto-circuito (corrente muito elevada), o campo magnético torna-se suficientemente forte para atrair um núcleo metálico que abre instantaneamente os contactos. Este disparo é quase instantâneo (alguns milissegundos).

A curva de acionamento

Os disjuntores de ligação seguem curvas de disparo normalizadas que definem o seu tempo de resposta em função da intensidade da corrente. A curva mais comum para os disjuntores de ligação doméstica é a curva C, que oferece um bom compromisso entre a tolerância às correntes de arranque do equipamento e a intervenção rápida em caso de defeito.

Uma curva de ativação típica mostra que :

- Para uma sobrecarga de 13% (1,13 vezes a corrente nominal), o disjuntor pode permanecer fechado indefinidamente.

- Para uma sobrecarga de 45% (1,45 vezes a corrente nominal), o disparo ocorre em menos de uma hora.

- Em caso de curto-circuito (5 a 10 vezes a corrente nominal), o disparo é instantâneo.

Os diferentes tipos de disjuntor de rede

Classificação de tamanhos

O valor nominal de um disjuntor corresponde à corrente máxima que pode suportar em qualquer momento. Esta classificação é determinada pela potência que subscreveu junto do seu fornecedor de eletricidade.

Disjuntor 15/45A (monofásico): adequado para pequenas instalações com uma potência de 3 a 9 kVA. Pode encontrar-se em estúdios, pequenos apartamentos ou segundas habitações.

Disjuntor 30/60A (monofásico): o mais comum nas habitações, corresponde a uma potência de 6 a 12 kVA, ou seja, a maioria das habitações unifamiliares e apartamentos.

Disjuntor <60/90A (trifásico ou monofásico): concebido para instalações de maiores dimensões que necessitem de 12 a 18 kVA, tais como casas grandes, casas com aquecimento elétrico ou estabelecimentos comerciais.

Disjuntor superior a 90A: reservado a instalações industriais ou a habitações muito grandes com grandes necessidades energéticas.

Classificação por número de fases

Disjuntor monofásico: protege uma instalação de 230V com dois condutores activos (fase e neutro). Este é o tipo mais comum nas casas recentes. A potência máxima monofásica é geralmente limitada a 18 kVA.

Disjuntor trifásico: protege uma instalação alimentada a 400V com quatro condutores (três fases e um neutro). Este tipo de instalação era comum nos edifícios antigos e continua a ser utilizado quando a potência necessária é superior a 18 kVA ou para alimentar determinados aparelhos trifásicos.

Disjuntores selectivos

Os disjuntores de ligação selectiva (tipo S) são concebidos para proporcionar uma melhor coordenação com os dispositivos de proteção a jusante da instalação. Eles têm um tempo de disparo deliberadamente atrasado, o que permite que os disjuntores divisionais reajam primeiro no caso de uma falha localizada. Esta seletividade evita ter de desligar toda a instalação quando apenas um circuito está avariado, melhorando assim o conforto do utilizador.

Ligação de disjuntores diferenciais

Alguns disjuntores de rede incorporam uma proteção contra corrente residual de 500 mA. Esta função, embora menos sensível do que os interruptores diferenciais de 30 mA no painel elétrico, fornece uma proteção inicial contra grandes falhas de isolamento. Estes modelos são particularmente recomendados para instalações mais antigas que nem sempre dispõem de proteção total contra corrente residual a jusante.

Dados técnicos que precisa de conhecer

Potência de comutação

A capacidade de interrupção (Icn ou Icu) representa a corrente máxima de curto-circuito que o disjuntor pode interromper sem ser destruído. Este valor, expresso em kiloamperes (kA), é crucial para a segurança. Os disjuntores domésticos têm geralmente uma capacidade de corte de 6 a 15 kA, o que é mais do que suficiente para as instalações domésticas.

Tensão nominal

A tensão nominal corresponde à tensão nominal para a qual o disjuntor foi projetado. Em França, os disjuntores monofásicos são concebidos para 230V e os trifásicos para 400V. Esta caraterística deve corresponder ao tipo de alimentação eléctrica da sua instalação.

A classe de limitação

Alguns disjuntores de serviço têm uma classe de limitação (classe 1, 2 ou 3) que indica a sua capacidade de limitar a energia deixada passar em caso de curto-circuito. Um disjuntor limitador (classe 3) proporciona uma melhor proteção do equipamento a jusante, reduzindo as tensões electrodinâmicas e térmicas durante as falhas.

Resistência mecânica e eléctrica

A resistência mecânica representa o número de operações (abertura/fechamento) que o disjuntor pode realizar sem uma carga elétrica. A resistência eléctrica, que é mais restritiva, indica o número de manobras possíveis em carga nominal. Um disjuntor de qualidade pode suportar entre 10.000 e 20.000 operações eléctricas.

Instalação e regulamentos

Quem pode instalar um disjuntor de entrada de serviço?

A instalação e a substituição dos disjuntores de ligação são estritamente regulamentadas. Em França, apenas o operador da rede (Enedis ou uma autarquia local) ou um profissional por ele autorizado está autorizado a intervir neste equipamento. O disjuntor de ligação faz parte do domínio público e continua a ser propriedade do operador da rede.

A manipulação não autorizada do disjuntor de serviço é não só perigosa como também ilegal. Pode dar origem a sanções financeiras, à rescisão do contrato de fornecimento de eletricidade e até a um processo judicial em caso de acidente.

Normas aplicáveis

A instalação do disjuntor de serviço é regida por várias normas:

Norma NF C 15-100: embora diga respeito principalmente à instalação interior, define a interface com o disjuntor de ligação e impõe certos requisitos de coordenação.

Norma NF EN 60898-1: define as caraterísticas técnicas dos disjuntores domésticos para proteção contra sobreintensidades.

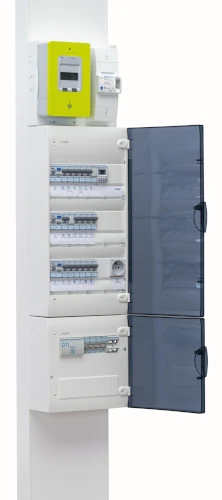

Ligação ao quadro elétrico

O disjuntor de ligação é ligado ao quadro geral por cabos dimensionados em função da potência subscrita. Estes cabos, geralmente de cobre, devem respeitar secções transversais mínimas :

- 10 mm² para potências até 45A (monofásico)

- 16 mm² para uma classificação de 60A (monofásica)

- 25 mm² para uma classificação de 90A (monofásica)

O traçado dos cabos deve ser limpo, protegido mecanicamente e o mais curto possível para limitar as perdas de linha e o risco de avarias.

Manutenção e reparação

Operações de manutenção preventiva

Embora seja propriedade do operador da rede, algumas operações simples podem prolongar a vida do seu disjuntor de serviço:

Teste mensal de funcionamento: accione a alavanca do disjuntor uma vez por mês para verificar a sua mobilidade e evitar a gripagem dos mecanismos. Este procedimento simples mantém os contactos em boas condições.

Vigilância visual: inspeccione regularmente o estado exterior do disjuntor. Procure sinais de sobreaquecimento (descoloração da caixa, cheiro a queimado), fissuras ou quaisquer danos visíveis. Se algo correr mal, contacte imediatamente a Enedis.

Verificação do aperto: se estiver qualificado e autorizado, verifique anualmente o aperto das ligações. Um mau contacto pode causar um sobreaquecimento localizado e danificar o disjuntor.

Limpeza: mantenha o ambiente do disjuntor limpo e seco. A poeira e a humidade podem afetar o seu funcionamento e acelerar a sua deterioração.

Compreender os factores de incómodo

Um disjuntor de derivação que dispara regularmente pode ter várias causas:

Sobrecarga da instalação: está a utilizar simultaneamente demasiados aparelhos eléctricos em relação à potência que lhe foi atribuída. Solução: reduza o consumo simultâneo ou aumente a sua subscrição.

Falha de isolamento: um dispositivo ou circuito tem uma falha de isolamento. Solução: desligue os aparelhos um a um para identificar o culpado e mande-o reparar ou substituir.

A idade do disjuntor: após 15 a 20 anos de serviço, um disjuntor pode se tornar sensível demais. Solução: contacte a Enedis para obter uma substituição.

Curto-circuito: um defeito evidente na instalação provoca um disparo imediato. Solução: chame um eletricista qualificado para localizar e reparar o curto-circuito.

Quando devo contactar o operador de rede?

Deve contactar a Enedis nas seguintes situações:

- O disjuntor não é reposto após o disparo

- Observa sinais de queimadura ou sobreaquecimento na caixa

- A alavanca do disjuntor está bloqueada ou não permanece na posição fechada

- Pretende aumentar o poder da sua subscrição

- O disjuntor dispara sem razão aparente, apesar do consumo normal

- Nota uma fuga (entrada de água)

Disjuntor de ligação vs. outros dispositivos de proteção

Diferença com o disjuntor divisionário

O disjuntor de serviço é frequentemente confundido com os disjuntores de divisão no painel elétrico. Embora funcionem segundo um princípio semelhante, desempenham funções diferentes:

Disjuntor de serviço:

- Protege toda a instalação

- Classificação elevada (15 a 90A)

- Propriedade do operador de rede

- Instalação a montante do quadro elétrico

- Limita a potência de acordo com a subscrição

Disjuntor de divisão :

- Protege um circuito específico (iluminação, tomadas, etc.).)

- Classificação inferior (2 a 32A)

- Propriedade do cliente

- Instalação no quadro elétrico

- Proteção contra sobrecargas e curto-circuitos

Diferença com o interrutor diferencial

O interrutor diferencial e o disjuntor são complementares mas distintos:

Comutador diferencial:

- Protege contra fugas de corrente (eletrocussão)

- Sensibilidade de 30 mA (alta sensibilidade)

- Não protege contra sobrecargas

- Detecta defeitos de isolamento

- Obrigatório nas instalações modernas

Disjuntor de serviço:

- Protege contra sobreintensidades

- Pode ter uma sensibilidade diferencial de 500 mA (opcional)

- Proteção global da instalação

- Limitação de potência

Diferença com o contador de eletricidade

O contador e o disjuntor de ligação são dois equipamentos distintos que são frequentemente agrupados na mesma caixa:

Medidor elétrico:

- Mede o consumo de energia

- Não protege a instalação

- Permite a faturação

- Não pode cortar a alimentação (exceto Linky com controlo remoto)

Disjuntor de serviço:

- Protege a instalação

- Permite o encerramento manual

- Não mede o consumo

- Limita a potência disponível

Como é que escolho o meu disjuntor de rede?

Em função da potência contratual

A sua escolha de potência de disjuntor depende diretamente da potência contratada. Eis um quadro de correspondência geral:

3 kVA : disjuntor monofásico de 15A (pequeno estúdio)

6 kVA: disjuntor monofásico de 30A (apartamento, casa pequena)

9 kVA : disjuntor monofásico de 45A (casa média)

12 kVA : disjuntor monofásico de 60A (casa grande)

15 kVA : Disjuntor monofásico ou trifásico de 75A

18 kVA : disjuntor monofásico ou trifásico de 90A

Note que é o operador de rede que determina e instala o disjuntor mais adequado à sua assinatura. Não tem a liberdade de escolher um tamanho maior sem alterar o seu contrato.

Consoante o tipo de instalação

Instalação monofásica: preferida em casas modernas até 18 kVA. Oferece uma melhor distribuição da carga e uma instalação mais simples.

Instalação trifásica: necessária a partir de 18 kVA ou se tiver equipamentos trifásicos (bomba de calor, motores industriais, etc.).). Permite repartir a carga por três fases, mas a sua gestão é mais complexa.

Opções adicionais

Proteção integrada contra fugas para a terra: recomendada se a sua instalação não dispuser de uma proteção completa contra fugas para a terra de 30 mA. Oferece uma proteção básica contra choques eléctricos.

Seletividade: útil em grandes instalações para evitar apagões desnecessários. Um disjuntor seletivo dá tempo às protecções a jusante para reagirem primeiro.

Indicador de posição: muito prático para verificar o estado do disjuntor à distância (particularmente útil se o disjuntor estiver longe).

Evolução tecnológica dos disjuntores de ligação

Disjuntores de comunicação

Com a chegada dos Linky meters, os disjuntores de ligação também estão a mudar. Os novos modelos podem incorporar funções de comunicação que permitem :

- Rearme remoto em caso de disparo por excesso de potência

- Monitorização remota do estado do disjuntor

- Adaptação automática da potência disponível em função dos contratos dinâmicos

- Transmissão de informações sobre as falhas detectadas

Estas caraterísticas melhoram o conforto do utilizador e permitem uma gestão mais precisa do consumo de energia.

Disjuntores electrónicos

Os disjuntores electrónicos representam a nova geração de proteção. Ao contrário dos disjuntores electromecânicos tradicionais, estes utilizam sensores electrónicos e microprocessadores para detetar anomalias. As suas vantagens:

- Maior precisão de deteção

- Definições mais finas e personalizáveis

- Curvas de disparo optimizadas

- Diagnóstico integrado de avarias

- Maior durabilidade (menos peças mecânicas)

- Conectividade e monitorização remota

Integração na domótica

A nova geração de disjuntores de ligação está a ser gradualmente integrada nos sistemas domésticos de gestão de energia. Pode contactar :

- Sistemas automáticos de corte de carga (paragem temporária de equipamentos não prioritários)

- Gestores de energia que optimizam o consumo em função das horas de vazio

- Aplicações móveis para monitorização em tempo real

- Sistemas de produção de energia (painéis solares, baterias) para uma gestão inteligente

Aspectos económicos e sustentabilidade

Custo e duração

O custo de um disjuntor de ligação varia de acordo com a sua classificação e funcionalidade, entre cerca de 150 e 500 euros. No entanto, como é propriedade do operador de rede, normalmente não tem de o comprar. A substituição em caso de defeito ou obsolescência é paga pela Enedis no âmbito da manutenção da sua rede.

A vida útil média de um disjuntor de serviço é de 15 a 25 anos, dependendo das condições de utilização e do ambiente. Factores que influenciam a longevidade :

- Frequência dos accionadores

- Condições ambientais (temperatura, humidade)

- A qualidade da instalação eléctrica a jusante

- A estabilidade da rede de distribuição

- Manutenção regular

Impacto ambiental

Os fabricantes de disjuntores de ligação à rede estão cada vez mais empenhados numa abordagem eco-responsável:

Reciclabilidade: os disjuntores modernos são concebidos para serem facilmente desmontados e reciclados no final da sua vida útil. Os metais (cobre, alumínio) são recuperados e reciclados.

Eficiência energética: os novos disjuntores electrónicos consomem menos energia e geram menos perdas de calor do que os seus antecessores.

Durabilidade: melhorar a fiabilidade e a vida útil reduz a frequência de substituição e, por conseguinte, o impacto ambiental global.

: As normas europeias (RoHS) limitam a utilização de substâncias tóxicas no equipamento elétrico.

Conselhos práticos para otimizar a utilização

Evite gatilhos frequentes

Para reduzir os inconvenientes causados pelo disparo do disjuntor de rede :

Dimensione corretamente a sua assinatura: analise o seu consumo real e ajuste a potência subscrita em conformidade. Uma assinatura subdimensionada provocará cortes de energia frequentes.

Programe o seu consumo: evite ligar todos os aparelhos que consomem muita energia (aquecimento elétrico, esquentador, máquina de lavar roupa, forno, etc.) ao mesmo tempo.). Um simples calendário pode resolver muitos problemas.

Utilize um separador de cargas: este dispositivo corta automaticamente os circuitos não prioritários quando o consumo se aproxima do limite, evitando assim o disparo do disjuntor de serviço.

Actualize o seu equipamento: substitua os aparelhos antigos, que consomem muita energia, por modelos recentes e energeticamente eficientes. O consumo global diminuirá, reduzindo o risco de sobrecarga.

Gerir um aumento de potência

Se verificar que o seu disjuntor dispara regularmente apesar da utilização normal, talvez seja altura de aumentar a potência contratada:

Avalie as suas necessidades: faça uma lista de todos os seus aparelhos e respectivas potências, identifique os períodos de maior consumo. Isto dar-lhe-á uma ideia precisa da potência necessária.

Contacte o seu fornecedor: para alterar a potência que subscreveu, contacte o seu fornecedor de eletricidade, que transmitirá o pedido à Enedis.

Verifique a sua instalação: antes de aumentar a potência, certifique-se de que a sua instalação eléctrica (quadro elétrico, cablagem) pode suportar a carga adicional. Poderá ser necessário efetuar uma atualização.

Indique o prazo: uma mudança de potência requer geralmente a intervenção de um técnico da Enedis para adaptar ou substituir o disjuntor de ligação. Aguarde alguns dias a algumas semanas, consoante a disponibilidade.

Sensibilização e formação

Informar os ocupantes: certifique-se de que todos os habitantes da casa sabem onde se encontra o disjuntor de serviço e como o rearmar em caso de disparo.

Explique os limites: faça com que as pessoas compreendam porque é que certas combinações de aparelhos provocam cortes, para desenvolver bons hábitos de consumo.

Prepare-se para as emergências: mantenha os números de emergência (Enedis, eletricista, bombeiros) perto do disjuntor e uma lanterna para o caso de um corte de energia noturno.

Conclusão

O disjuntor é muito mais do que um simples interrutor: é o guardião silencioso da sua instalação eléctrica. Compreender este facto é essencial para qualquer proprietário ou inquilino preocupado com a segurança e o bom funcionamento da sua casa. Desde a sua função de proteção contra sobreintensidades até à sua função de regulação da potência e à sua capacidade de desligar a alimentação eléctrica, o disjuntor de rede desempenha um papel vital na vida quotidiana.

A evolução tecnológica destes dispositivos, com a integração de funções de comunicação e electrónicas, abre novas perspectivas para uma gestão ainda mais inteligente e segura do nosso consumo de eletricidade. Numa altura de transição energética e de casas ligadas, o disjuntor de ligação está a adaptar-se para responder aos novos desafios do século XXI.

Embora a manutenção seja da responsabilidade do operador da rede, uma utilização informada e verificações regulares da sua parte ajudarão a prolongar a sua vida útil e a garantir uma proteção óptima. Nunca hesite em contactar a Enedis ou um profissional qualificado se tiver dúvidas ou se algo estiver errado: a segurança eléctrica nunca é uma área em que tenha de improvisar.

Ao dominar os princípios de funcionamento e as boas práticas de utilização do seu disjuntor de rede, pode garantir um conforto elétrico ótimo e uma proteção eficaz para a sua casa. Investir tempo a compreender isto significa investir na segurança e tranquilidade da sua vida quotidiana.
